一、產品介紹

在火電站的日常運營中，電除塵器的清潔與維護是一項既繁瑣又危險的工作。由于電除塵器內部結構復雜，間距最低僅為200mm，行動極為不便，使檢修質量無法得到保證。且內部環境含塵量大、悶熱、光線不足，對檢查人員的健康狀況、心理狀態都會產生較大影響。

在實際應用中，由于運行、維護、管理不善等原因，許多電除塵器也不能發揮出應有潛力，除塵效率不高，達不到設計效果，影響達標排放。

為解決電除塵器的清潔問題，我公司研發出第二代電除塵清掃機器人，與第一代相比清掃效率翻倍，替代人工在惡劣工況下進行清掃工作，避免檢修人員高空危險作業，進一步提升安全保障。

二、產品特點

1.機器人整體設計

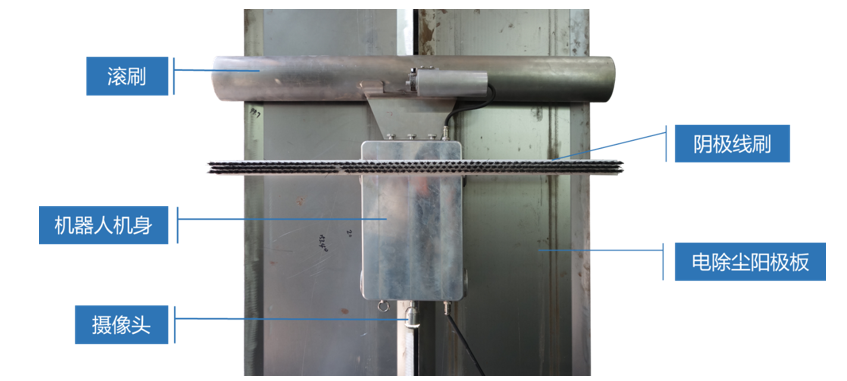

電除塵清掃機器人整體為模塊化設計，包括機身模塊、陽極滾刷模塊、陰極線刷頭模塊及攝像模塊，各模塊均可拆卸調整，適應不同電除塵器內部尺寸。

2. 磁力吸附，垂直導向

機器人機身下方配備四個永磁吸附磁輪，由兩臺蝸輪蝸桿電機驅動，可吸附于陽極板上下運動。另配有兩個導向輪，導向輪可卡入兩塊陽極板之間，以此為軌道保證機器人上下行走的路線垂直不偏離，碰到固定卡扣時，可以自動伸縮抬起越障。

機身上還設置有限位開關，當傳感器探測到機器人行走至陽極板邊緣時，自動控制機器人返回。

3. 超長滾刷，陽極板清掃效率翻倍

相比于第一代電除塵清掃機器人，第二代滾刷升級為兩倍長度，機器人往返一次可同時清潔兩塊陽極板，效率提升，且對于板結粘灰具有更強力清掃效果。整個滾刷包括刷頭、外殼、連接件和轉動電機，整體可從機身上拆卸，可根據陽極板寬度定制滾刷長度，保證全面清掃、不留死角。

4. 陰極線刷頭靈活調整

陰極線刷頭固定于機身上方，同樣可以整體拆卸。刷頭高度可根據陽極板和陰極線的間距調整，保證極板極線一次清掃到位。

5. 攝像模塊

機器人配備1280′720攝像頭，自適應照明，可實現高塵環境下高清圖像的拍攝，圖像數據實時傳輸至控制器，控制器具備視頻數據儲存及回放功能。

通過高清攝像頭，檢修人員可以在不進入電除塵器的情況下進行結構件檢查，觀察設備是否存在腐蝕、斷線、變形等缺陷，實現修前檢查或修后復查，為電除塵開展檢修提供有針對性的、準確的指導意見和方向。

6. 安全防墜，自動繞線

電除塵清掃機器人機身懸掛防墜器，保障機器人在壁面作業時的安全。

線纜長度20m，在機器人上下爬行的過程中，繞線輪自動收放，避免線纜影響機器人行走。

三、產品優勢

（1）降低安全風險：單個陽極板高15m，陽極板間距在400～450mm之間，陰極針刺線居中布置，則針刺線與陽極板之間的距離在200～225mm之間。檢修時，工作人員需擠進這個狹縫中，對極板、極線進行全面的檢修維護、隱患排查、缺陷消除等工作，除塵內部無法搭設升降平臺或腳手架，全賴安全帶和防墜器保障人員安全，風險極高。清灰檢查工作由機器完成，無人身和設備的安全隱患及風險，徹底杜絕了安全事故的發生。

（2）提升工作效率：電除塵的日常維護和檢修，要面對五千多片陽極板，十萬多支針刺線，除了工作量大，環境含塵量大、悶熱、光線不足等因素也會對檢查人員的健康狀況、心理狀態都產生較大影響，大大減低工作效率。

以一臺600MW機組為例，電除塵器陽極板總塊數約5000塊，高15m。以機器人的行走速度，往返一次（同時清掃兩塊陽極板）耗時約6分鐘，完成5000塊板共計500小時。以12h/天計算，4臺電除塵清掃機器人可在10天內完成該機組電除塵器的全部清掃工作。

（3）保障清掃質量：清掃機器人搭載高清攝像頭和高亮度燈光，清掃過程和畫面可實時無線傳輸，同時視頻數據具備存儲和回放功能，清掃質量清晰可見，修前、修后情況可以實時比對，一目了然。

四、技術參數
