1. 設備原理

根據鍋爐管材與氧化皮磁性性能顯著差異特征，對被測鍋爐彎管施加外部磁場激勵后，撤離外部激勵磁場，利用霍爾效應和應力傳感器檢測彎管內氧化皮剩磁磁感應強度和提升力，建立其檢測信號值與鍋爐彎管內氧化皮堆積量的映射關系，從而實現對鍋爐彎管處堆積的氧化皮堆積量的無損檢測與評定。

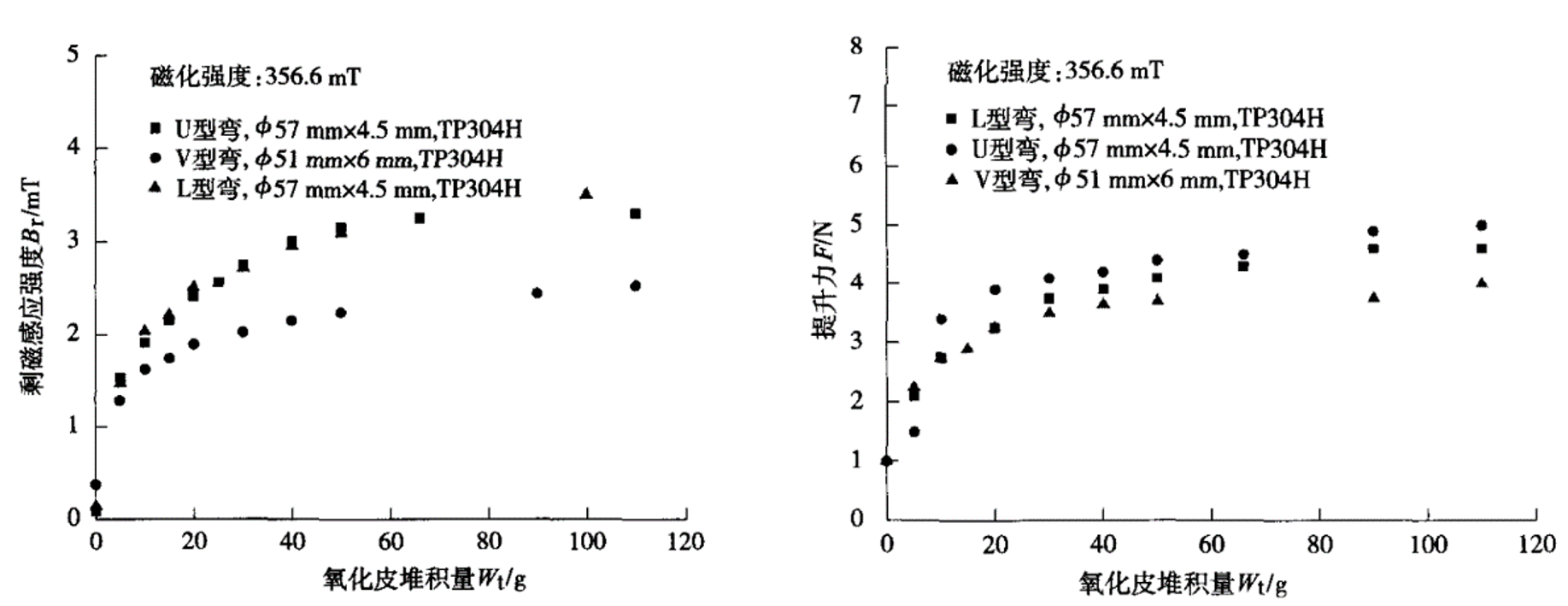

剩磁感應強度和提升力與氧化皮堆積量的關系

檢測時，采用3個方位測點的實驗方法，消除了由于單穩恒激勵磁場下不均勻性。探頭30°正向檢測彎管同時記錄行走長度；到達終點后探頭0°反向檢測彎管并記錄長度；返回起點后探頭330°正向檢測彎管及記錄長度。20mm采集一次數據，采集頻率不超過100Hz。3次檢測數據保存在主機中，同時根據數據形成3D管道圖像顯示氧化皮的堆積圖形。這些數據及圖形可以通過USB、SD卡保存和導出，也可實時通過串口/485傳輸出去。

2.性能特點

1. 檢測數據量化。數字化顯示氧化皮厚度和所占管道空間的百分比，圖像化顯示堆積位置，簡單直觀，便于實時查看，且具有調零功能；

2. 檢測精細化、專門化。可設置管道材質、管徑大小、管壁厚度等參數，提高檢測結果準確性；

3. 自動生成檢測報告，優化數據管理，方便查詢。支持輸入檢測項目編號，檢測部件編號，檢測管屏編號，檢測管子編號，檢測位置編號（可用圖片表示），檢測長度，完成一根檢測，按確認后，自動彈出下一管屏編號信息。檢測報告自動套入模板，報告顯示檢測時間、部件、各編號、氧化皮體積、質量、截面積、圖片等。支持檢測數據保存、導入、導出，并支持錯誤和重復數據的修改、刪除；

4. 重量小于2kg，電池容量8h以上，結構簡單，易操作；

5. 檢測速度快，無須對被測物進行表面處理。靈敏度高，對管道內氧化皮量的微小變化能夠準確的反映；

6. 可檢測奧氏體不銹鋼管如：HR3C、SUPER304、TP347HFG、TP347H、TP304等。不僅可以檢測氧化皮，也可以檢測其他來源的鐵磁性異物。
