聯箱是鍋爐中最重要的承壓部件之一，數量多，尺寸大，筒體上布置有多排焊接管接頭，結構復雜，屬于厚壁承壓焊接結構部件，其損壞失效大部分發生在焊接接頭處。聯箱運行環境特殊，除了承受內壓力所產生的應力外，還承受著嚴重的熱應力。由于管座密布，間距較小，施焊時運調不方便，更為重要的是聯箱和管座壁厚差異大（聯箱為2O–30mm，管座4–5mm）且熱容量相差懸殊，在焊接時管座升溫快而聯箱升溫慢，產生很大應力，易出現未焊透、未熔合、條渣等缺陷。這些缺陷在聯箱整體熱處理時很可能產生裂紋。鍋爐安裝投產以后，在高溫高壓工作狀態下，尤其是經過多次鍋爐啟停的交變應力作用后，裂紋會擴展產生貫穿性裂紋，導致泄漏事故發生。

此外，聯箱異物堵塞也是困擾電廠的一大難題。交叉安裝作業過程中，難免有異物遺留在受熱面系統內，經過酸洗和吹管后仍會有雜質停留在聯箱中，隨機吸附在節流孔上。從鍋爐試運及投運后的運行情況看，異物堵塞易造成鍋爐短期過熱爆管，其爆管部位多發生在高溫過熱器、屏式過熱器、高溫再熱器入口聯箱。

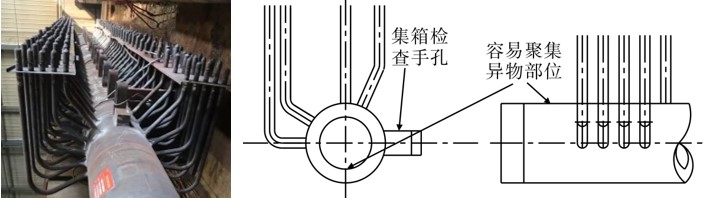

由于運行環境特殊性，聯箱一旦出現疲勞破裂、蠕變破裂、腐蝕破壞、堵塞爆管等任何一種失效形式，都將造成嚴重的經濟損失，甚至還會造成人身傷亡等災難性事故。為保證鍋爐運行安全，需要進行人工檢查和異物清理。聯箱內徑大小不等，從Φ100mm到Φ600mm都有，長度可達20m。檢查時一般在聯箱兩頭筒體上開手孔，查看是否有異物堵塞、腐蝕情況、管座焊口缺陷等。

一、聯箱視頻機器人：異物缺陷“終結者”

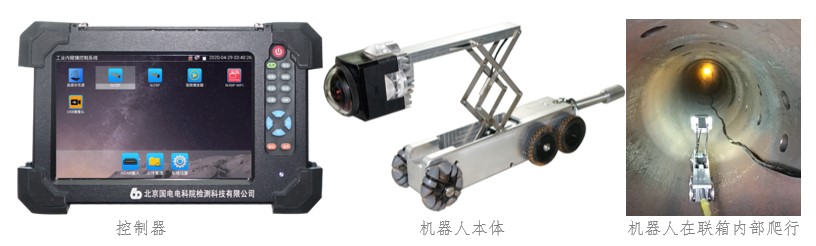

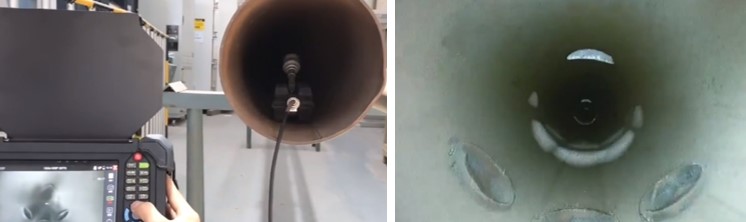

我司研發的聯箱視頻檢查機器人可從手孔（大于70mm）進入聯箱，帶動內窺鏡檢測系統在管壁上電動爬行，電動升降支架將高清全景鏡頭置于聯箱中心線位置，鏡頭視角214°，可錄像、拍照，避免了普通工業內窺鏡須手動推進、難以控制鏡頭角度、定位不準確等缺點。此機器人檢測效率高，檢查一個聯箱只需不到半小時，且定位準確，不留死角。行走時磁性吸附，避免重心不穩側翻，且能把鐵磁性異物用磁鐵帶出來。

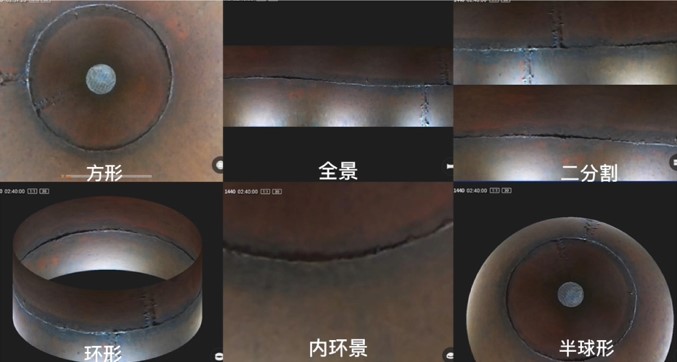

控制器采用分辨率高達1920′1200的7英寸IPS高清電容式觸摸屏，適配不同機器人及內窺鏡探頭，可控制機器人進行前、后、左、右行走操作。并可通過六種模式清晰顯示聯箱內壁周向小孔圖像、小管孔焊口、節流圈等，清晰觀測設備內部有無異物和腐蝕缺陷情況，實現電廠質量檢測的自動化和智能化。

二、磁力爬行機器人：靈巧精悍，輕量設計

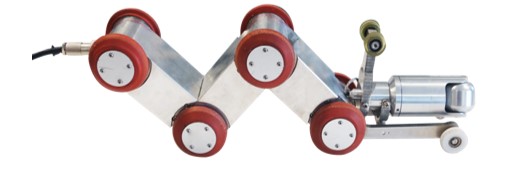

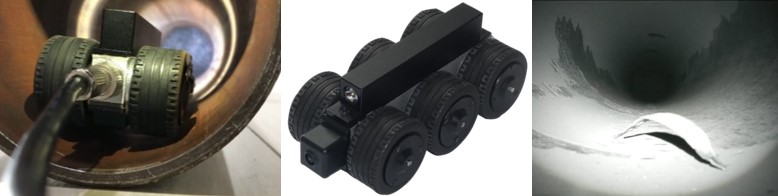

磁力爬行機器人可應用于鐵磁性聯箱的檢查。采用六輪驅動，可以在鐵磁性材料上前進、后退、轉向，越障能力強，不容易被卡住。在鐵磁材料上水平牽引力大于3kg，垂直牽引力大于1kg。探頭采用200萬像素CMOS傳感器，可實現1080P高清攝像。工作長度達50m，適用于孔徑Φ80mm以上管道�？纱钆湮夜镜�N系列探頭及搭載各種傳感器進行檢測。

經電廠實踐驗證，磁力爬行機器人操作簡單，觀測視野范圍大，亮度高，清晰度高，在管道中行走時前后上下移動穩定，爬行器大小適中，容易通過管道內的小管口。能精確發現各種焊接缺陷及異物堆積情況，實用性強。

三、履帶爬行機器人：微型坦克，輕松越障

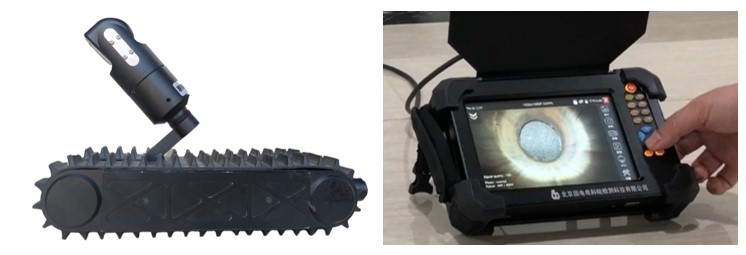

履帶爬行機器人采用四輪驅動履帶式設計，越障能力強，動力大，整個系統還包括爬行器、控制器、電纜。每個電機單獨控制，可在聯箱內部實現前進、后退、轉彎等操作，即使在復雜工況下也能行走自如。采用200萬像素CMOS傳感器，電動調焦，鏡頭可周向360°電動旋轉，可實現1080P高清攝像�？刂破骱蛢�(nèi)窺鏡控制器通用，最小工作直徑120mm，可搭載N系列內窺鏡所有型號探頭。



四、彈力爬行機器人：靈活過彎，不留死角

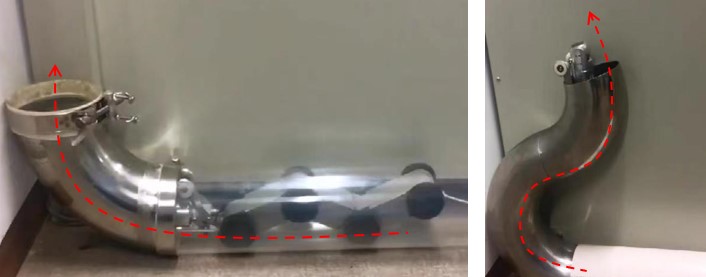

適用于孔徑Φ80mm以上管道、聯箱，特別是非鐵磁性材料管道。依靠彈力支撐在管道中爬行，多功能用途，操作簡單，模塊化設計控制，高亮照明 LED光源，可更換內窺鏡頭和各種傳感器探頭。鏡頭方向手動可調，可周向360°電動旋轉。遇到小障礙物、不平表面的變化，爬行器會自動調節。可自由穿行在水平、垂直和90°彎曲管道中。



五、N系列內窺鏡：一機多用，探頭速換

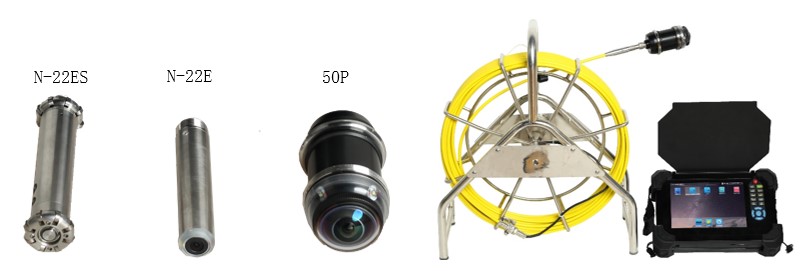

我公司研發的N系列內窺鏡適用于聯箱和大管道檢查，一臺主機可搭配多種規格探頭，探頭大小、清晰度、視頻角度不同，能滿足不同管道的檢測工作，可個性化定制。電機嵌在探頭內，控制其擺頭和旋轉，360°無死角，檢測范圍可從5mm小孔到2m的大容器。設計模塊化，可根據現場實際情況定制各種輔助工裝，工作長度最長可達100m。配合內窺鏡繞線輪，靈活放線收線，并加裝了計米器，可用于缺陷位置的判斷。操作簡便，克服了測量工具之不足，在滿足精度的前提下，大大提高了檢測速度。

此外，我司研發的內窺鏡檢測工裝能有效避免鋼絲擺頭因彎曲而無法正常推進的問題。特殊的蛇形管材料靠自重能緊貼聯箱底面有效推進探頭，且頭部安裝高亮度LED輔助照明。中心支架可輔助內窺鏡探頭使其始終置于聯箱中心線位置，以清晰顯示管內異物及管內壁情況。



六、異物打撈機械爪

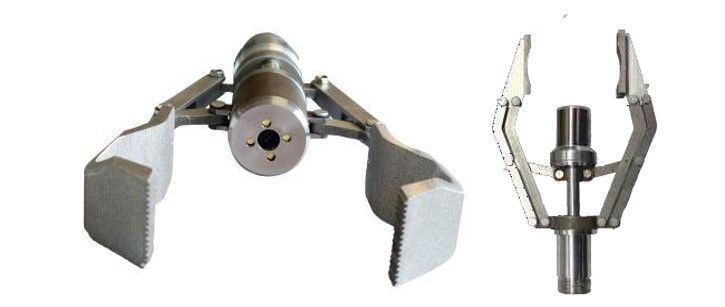

機械爪適用于管道內可視化異物的抓取，通過各爪臂張合以及電磁吸附實現異物抓取。采用鋁合金可伸縮式設計，可實現遠距離抓取，探頭采用200萬像素CMOS傳感器，可實現1080P高清觀看異物的所在位置并攝像，燈光輔助確定異物位置，抓取異物范圍最大50mm。可與爬行器等裝置配合使用。

七、結語

聯箱內壁檢查是鍋爐內壁檢驗中必不可少的項目，對于預防爆管、檢查內部缺陷情況有著不可或缺的作用。作為電力生產的重要環節，其無損檢測技術水平直接關系到生產效率和生產質量。傳統的檢測方式不僅檢測效率低，精度差，而且在較為復雜和危險的環境中，不利于檢測工作的進行。我公司研發的工業內窺鏡及機器人系列產品以其小巧、便攜性、可移動性和可專業定制等優勢能在火力發電廠的設備檢查工作中發揮重要作用，可以很好地減少檢修人員工作強度，避免風險，提高工作效率。
