奧氏體不銹鋼因具有熱強性高、耐蝕性和高溫力學性能優良以及焊接性良好的特點，在大型電站鍋爐得到廣泛應用。但運行經驗表明，這類不銹鋼管在運行中抗高溫蒸汽氧化性能較差，在電站鍋爐過熱器和再熱器運行過程中會出現嚴重的蒸汽側氧化皮剝落，導致鍋爐管堵塞，引起嚴重超溫，從而引發爆管事故，嚴重影響大容量、高參數尤其是超超臨界機組的安全穩定運行。

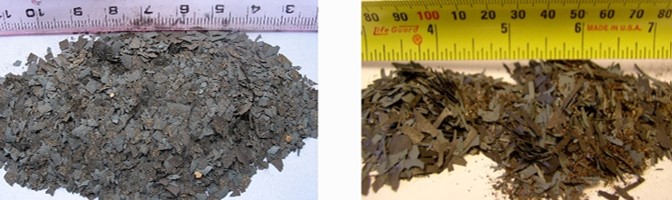

圖 1 鐵素體鋼（T22）氧化皮和奧氏體鋼（TP347H）氧化皮的宏觀特征

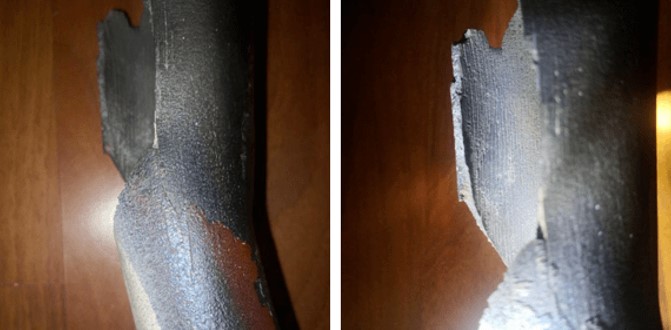

圖2?過熱器堵塞超溫爆管

一、氧化皮的形成與脫落

金屬管道內壁的氧化皮是金屬在高溫蒸汽環境下發生氧化反應的產物。管壁氧化物內層為結構致密的富鉻尖晶石結構，中間層主要是結構疏松、多孔的Fe₃O₄，最外層為結構致密但厚度較薄的Fe₂O₃。氧化皮剝落物主要由中間層Fe₃O₄和最外層Fe₂O₃組成，與蒸汽溫度和受熱程度等有關。

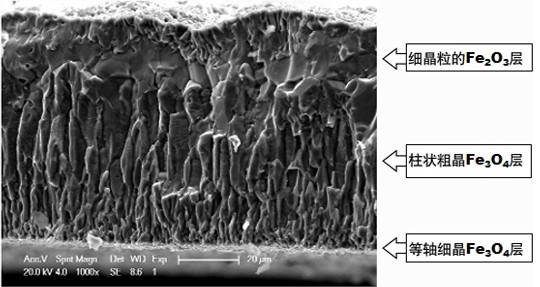

圖?3 氧化皮的微觀結構

一般情況下，當蒸汽溫度高于400℃時，即具有較強氧化性；570℃以下時，氧化產物由Fe₂O₃和Fe₃O₄組成，氧化速度較慢，可以保護金屬內壁被進一步氧化；570℃以上時，氧化速率較快，氧化產物由Fe₂O₃、Fe₃O₄、FeO組成，整個氧化皮結構穩定性較差，管壁抗氧化能力降低。

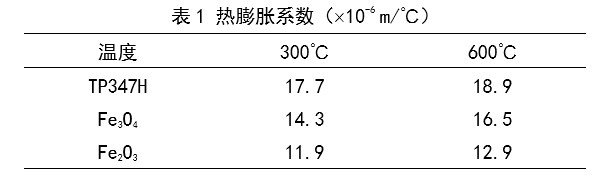

在鍋爐高溫運行環境下，由于管材金屬與其氧化皮之間的熱膨脹系數存在差異，導致氧化皮結合界面產生應力。溫度變化速率、變化幅度都會對該應力大小產生影響，當應力達到一定程度時，氧化皮脫落。通常情況下鉻鉬鋼的氧化皮脫落的臨界厚度為0.2–0.5mm、不銹鋼氧化皮脫落厚度為0.1–0.2mm。

蒸汽出口溫度為540℃左右的亞臨界和部分超臨界鍋爐出現這類氧化皮剝落問題的時問一般在機組投運后30000h左右，蒸汽出口溫度為570℃左右的超臨界鍋爐出現這類氧化皮剝落問題的最短時間大約在機組投運后3400h。氧化皮剝落物數量主要與剝落前管內氧化皮厚度和溫度波動幅度或波動速度有關，管內剝落氧化皮的堆積和堵塞程度與管排的結構形式、管子內徑和彎曲半徑等有關。

二、氧化皮的預防與檢測

在鍋爐運行管理方面可采取的預防措施有：

①? 減小高溫受熱面各管屏熱偏差，減少受熱面超溫運行；

②? 優化機組啟停方式，避免急啟急停帶來的溫度急劇變化；

③? 謹慎控制加氧；

④ 建立氧化皮臺賬，利用專用檢測儀器及時定量快速檢測。

傳統的內窺鏡檢查工作量大、效率低；測厚法速度較慢且無法全面檢查；低頻渦流檢測法易出現誤檢漏檢。目前，采用無損檢測方法檢測鍋爐彎管內氧化皮堆積主要有射線檢測法、聲振法及剩磁法。射線檢測方法因受管排空間的限制很難進行全面檢測，檢測結果的評判帶有主觀性，且射線對人體有害，檢測費用貴，工期長；聲振法即采用聲衰減系數作為檢測的特征參數，根據其隨氧化皮堆積量增加而增大的關系實現檢測，但是現場鍋爐彎管與標樣管聲振特性存在較大差異，實測結果很難保證。

三、數字氧化皮檢測儀

由于奧氏體不銹鋼管為無磁性或弱磁性，而氧化皮中的Fe₂O₃和Fe₃O₄均屬于強磁性物質，利用磁性差異，本公司提出一種奧氏體不銹鋼彎管內部氧化皮的檢測方法，基于內壁氧化皮堆積量與剩磁磁感應強度和提升力之間的關系，研發了一款新型數字氧化皮檢測儀。

?

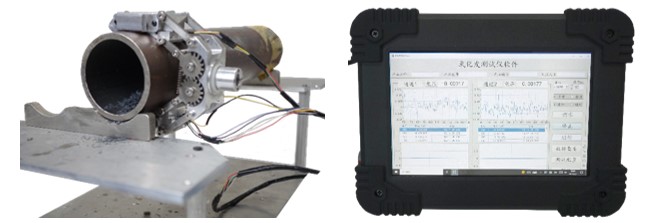

圖4 數字氧化皮檢測儀探頭及主機

（一）設備原理

根據鍋爐管材與氧化皮磁性性能顯著差異特征，對被測鍋爐彎管施加外部磁場激勵后，撤離外部激勵磁場，利用霍爾效應和應力傳感器檢測彎管內氧化皮剩磁磁感應強度和提升力，建立其檢測信號值與鍋爐彎管內氧化皮堆積量的映射關系，從而實現對鍋爐彎管處堆積的氧化皮堆積量的無損檢測與評定。

? ?

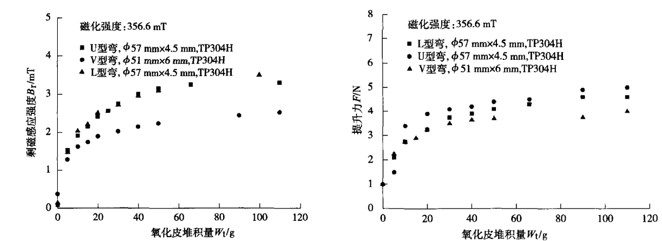

圖5 剩磁感應強度和提升力與氧化皮堆積量的關系

檢測時，采用3個方位測點的實驗方法，消除了由于單穩恒激勵磁場下不均勻性。探頭30°正向檢測彎管同時記錄行走長度；到達終點后探頭0°反向檢測彎管并記錄長度；返回起點后探頭330°正向檢測彎管及記錄長度。20mm采集一次數據，采集頻率不超過100Hz。3次檢測數據保存在主機中，同時根據數據形成3D管道圖像顯示氧化皮的堆積圖形。這些數據及圖形可以通過USB、SD卡保存和導出，也可實時通過串口/485傳輸出去。

（二） 性能特點

1. 檢測數據量化。數字化顯示氧化皮厚度和所占管道空間的百分比，圖像化顯示堆積位置，簡單直觀，便于實時查看，且具有調零功能；

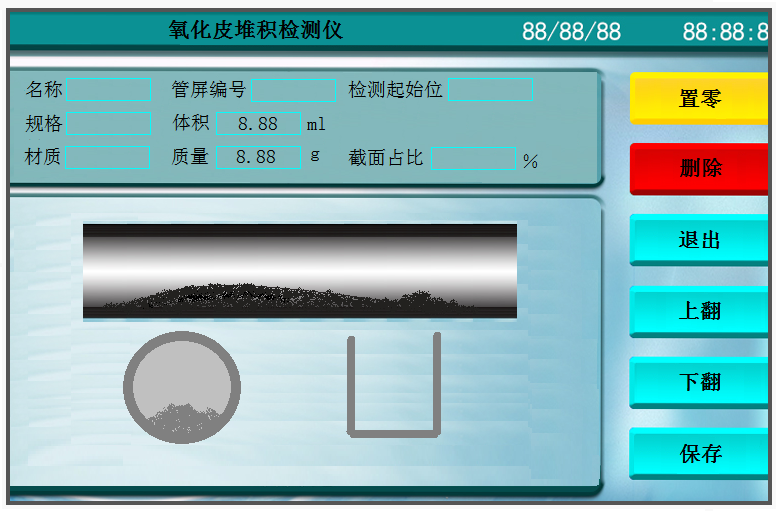

圖?6 氧化物堆積檢測界面

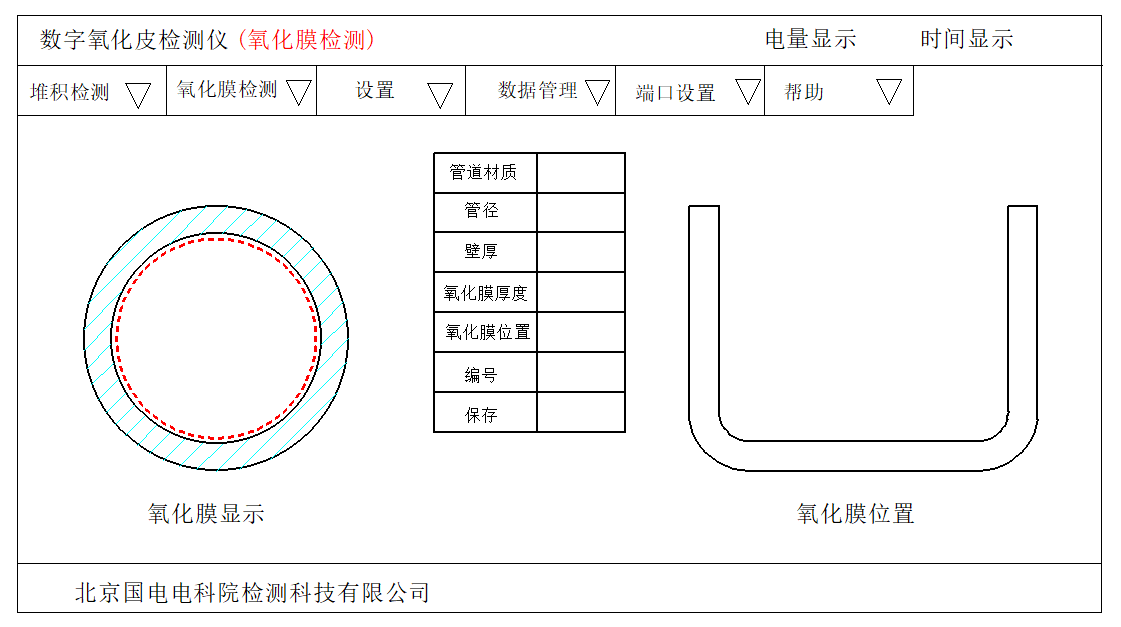

圖 7 氧化膜檢測界面

2. 檢測精細化、專門化。可設置管道材質、管徑大小、管壁厚度等參數，提高檢測結果準確性；

3. 自動生成檢測報告，優化數據管理，方便查詢。支持輸入檢測項目編號，檢測部件編號，檢測管屏編號，檢測管子編號，檢測位置編號（可用圖片表示），檢測長度，完成一根檢測，按確認后，自動彈出下一管屏編號信息。檢測報告自動套入模板，報告顯示檢測時間、部件、各編號、氧化皮體積、質量、截面積、圖片等。支持檢測數據保存、導入、導出，并支持錯誤和重復數據的修改、刪除；

4. 重量小于2kg，電池容量8h以上，結構簡單，易操作；

5. 檢測速度快，無須對被測物進行表面處理。靈敏度高，對管道內氧化皮量的微小變化能夠準確的反映；

6. 可檢測奧氏體不銹鋼管如：HR3C、SUPER304、TP347HFG、TP347H、TP304等。不僅可以檢測氧化皮，也可以檢測其他來源的鐵磁性異物。

四、結論

和傳統方法相比，數字氧化皮檢測儀具有的優勢：一是準確度高。割管抽查的方法是盲目、隨機的，抽查的時候常常發生漏檢，并且會因?yàn)槌椴楦罟芏斐刹槐匾暮缚�，增大了受熱面的安全風險。二是無危害，環保。射線檢測會給周圍的人和物帶來一定的輻射傷害，并且工作量大，由于受熱面管屏間距的狹小，射線設備受限于空間制約，拍片質量亦很難保證。三是便捷，工期短。數字氧化皮檢測儀體積小，使用靈活，檢測過程中不受灰塵、振動等外部因素干擾，并可進行交叉作業，工作效率高，可大大縮短檢修工期。

為保障機組的安全運行，使用數字氧化皮檢測儀提前對受熱面用奧氏體不銹鋼進行氧化皮情況排查，并進行持續跟蹤檢測，可有效防止因氧化皮問題引發的非計劃停機事故，并對提高電廠效益、延長機組使用壽命有著巨大的意義。
