對于燃煤火力發電機組，約70%的事故來自鍋爐側，鍋爐側一旦發生事故，70%的原因在于四管泄漏。水冷壁、過熱器、再熱器、省煤器四類管（簡稱鍋爐“四小管”）泄漏或爆管事故會導致停機停爐，其引起的非計劃停運時間占機組非停時間約40％，少發電量占全部事故少發電量的50％以上，是影響發電機組安全經濟運行的主要因素。

近年來，隨著機組運行時間的延長，鍋爐承壓部件金屬材料逐漸老化，且伴隨著長期燃燒高硫煤造成的高溫腐蝕、深度調峰和機組啟停引起的應力集中和裂紋類缺陷增加，鍋爐受熱面及承壓部件的故障呈現多發趨勢，機組非計劃停運概率大大增加。機組非計劃停運不僅給企業造成了經濟損失，同時還影響電網的正常調度，造成企業信譽損失。為了防止鍋爐爆管，保證機組穩定運行，在機組檢修期間須對鍋爐四管進行全范圍系統性的防磨防爆檢查。

一、“四管”爆漏原因分析

電站鍋爐“四管”常見的失效類型有腐蝕、管材和焊接缺陷、過熱爆管、磨損減薄、應力集中、疲勞開裂、機械損傷等。各受熱面泄漏失效類型又有所差別，其中水冷壁以高溫腐蝕、磨損減薄為主，過熱器以焊接缺陷、過熱爆管、磨損、腐蝕為主，再熱器以焊接缺陷、過熱、磨損為主，省煤器則以飛灰磨損減薄為主。

磨損：鍋爐四管常見飛灰磨損和機械磨損。低溫過熱器及省煤器區域、煙氣走廊、出列管、吹灰器、人孔門周圍經常會出現飛灰磨損，過熱器和再熱器管段在運行中管排會和管夾產生機械磨損，受到磨損后易出現泄漏現象。省煤器相對而言管排較密集，煙氣含量高且流速快，爐煙中大量灰粒流向省煤器尾部，加劇其磨損。磨損爆管的特征為斷口處管壁減薄呈刀刃狀，磨損表面平滑，金相組織無變化，管徑一般無變化。

腐蝕：雖然腐蝕爆管比例較低，但由于其具有突發性和不可預測性，一旦發生，往往造成大面積的損壞。腐蝕爆管的特征為管壁產生點狀或坑狀腐蝕，金相組織不發生變化，裂紋為橫斷面開裂，爆口寬而鈍。依據腐蝕機理可分為水側腐蝕和煙氣側腐蝕。水側腐蝕是指水處理設備中堿性或酸性物質及其他雜質引起的腐蝕和損壞，主要有氧腐蝕、垢下腐蝕、氫損傷等。氧腐蝕易發生在省煤器、過熱器和再熱器管段；垢下腐蝕主要發生在水冷壁和低溫過熱器；氫腐蝕主要發生在水冷壁。煙氣側腐蝕主要是硫腐蝕。低溫硫腐蝕主要發生在省煤器管段；高溫硫腐蝕主要發生在水冷壁、過熱器和再熱器管段。

熱疲勞：熱疲勞是指鍋爐管在溫度反復變化時受熱應力作用而發生的疲勞損壞。熱疲勞爆管的特征為從外表向里發展的環狀裂紋；以橫向裂紋為主的龜狀裂紋；短而粗且充滿腐蝕產物的楔形裂紋。造成熱疲勞的原因有：爐膛使用水吹灰，管壁溫度急劇變化產生熱沖擊；超溫導致管材的疲勞強度下降；基本負荷機組參與調峰運行，頻繁啟停和變負荷運行。

超溫過熱：超溫過熱爆管主要發生在鍋爐的高溫對流過熱器和高溫再熱器管段，低溫過熱器和省煤器管也可能出現。短期過熱是指當管壁溫度超過材料的下臨界溫度時，材料強度明顯下降。在內壓力作用下，發生脹粗和爆管現象。長期過熱是指管壁溫度長期處于設計溫度之上且低于材料的下臨界溫度，超溫幅度不大但是時間較長，管子力學性能惡化，導致在最薄弱部位發生脆裂爆管。長期超溫可分為高溫蠕變型、應力氧化裂紋型和氧化減薄型。

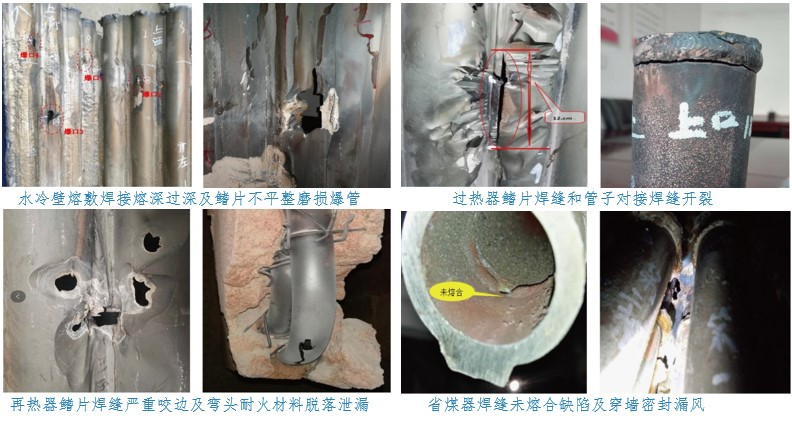

焊接質量問題：受熱面管所需要承受的壓力和溫度較高，一旦焊接存在質量缺陷，存在未熔合、未焊透、夾渣、咬邊等現象，將導致管道在高壓環境運行中無法承受內部壓力，出現爆管現象。

二、鍋爐四管防磨防爆的普遍性難點

傳統的鍋爐檢查手段主要是人工搭腳手架或者升降平臺進行檢測，外壁檢測依靠肉眼觀察法和觸摸法，內壁用測厚儀、漏磁檢測儀等抽查管內情況。鍋爐內部工作環境惡劣、工作量大、進度慢、成本高，而且依賴于人員經驗，數據并不是很完善，易出現漏檢。

隨著機組的溫度、壓力參數提高，受熱面結構復雜化，加上配煤摻燒帶來的結焦腐蝕情況加劇，鍋爐四管的爆漏幾率進一步增大，防磨防爆有以下普遍性難點：

（1）鍋爐結構復雜、四管數量龐大。以某電廠百萬等級鍋爐為例，水冷壁4117根，過熱器4178根，再熱器2462根，省煤器708根，其中焊口共20多萬個，檢查費時費力且極易出現漏檢、錯檢。

（2）受熱面管的材質、規格和焊口種類繁雜。為節省成本，各級過熱器、再熱器等管排往往分段選材，采用不同高強熱合金鋼，造成了大量的異種鋼焊口。

（3）鍋爐防磨防爆工作涉及運行、檢修、維護、技術監督等工種以及鍋爐、化學、金屬、熱工等多個專業，大量數據和信息需要及時查詢、共享和協作。按照常規的防磨防爆方法，將面臨大量繁復的數據統計工作。

（4）檢修人員流動性大，全面、系統的培訓手段較少，防磨防爆技能和經驗缺乏。

鑒于以上問題，采用新技術與新方法盡快提高改進鍋爐防磨防爆工作，適應超超臨界鍋爐技術的發展趨勢和要求，大幅減少泄漏非停、提高運行安全性和經濟性，是各個電廠非常重視和迫切需要解決的一個問題。

三、水冷壁履帶爬行機器人

我司針對水冷壁檢測問題開展研究，研發團隊通過電廠現場考察和多次設計的實際試用，成功研制了水冷壁爬行機器人。

水冷壁爬行機器人能夠代替人工進行水冷壁檢測，機器人采用永磁技術吸附在水冷壁上，可在水冷壁上移動，并對每根管子進行高精度測厚，通過實時的高清視頻完成對水冷壁排管浮灰的沖洗、清焦、排管外觀的檢測、排管壁厚度的自動檢測、缺陷的定位等，可自動對應管子記錄測厚數據，有問題的管子自動噴碼，實現了對電廠水冷壁防磨防爆的智能化全方位檢測。

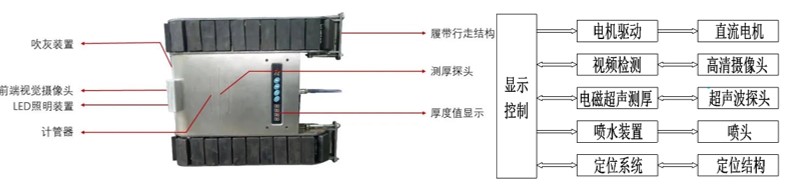

機器人采用磁性吸附式結構，能夠在爐膛范圍內可靠攀爬，垂直拉力大于200kg。整體體積小巧，尺寸為700*360*150mm，方便進入鍋爐。并可根據不同任務進行模塊組裝，包括驅動行走機構、檢測機構、清洗裝置、顯示控制器等。

驅動行走機構包括車身、減速電機、車架和橡膠履帶，減速電機設置于車身內；

檢測機構包括高清攝像頭、電磁超聲測厚儀和定位裝置，分別設置在車身上。攝像頭采用200萬像素CMOS圖像傳感器，可實現對現場環境、機器人的行走、管壁外觀磨損的檢測和記錄。電磁超聲測厚裝置無需耦合劑，可以0.1mm精度測量管壁厚度；

清洗裝置是由兩個高壓噴水裝置組成，分布于車身前端，可達到5兆帕的沖洗力，高效沖洗結焦、結渣；

顯示控制器采用7寸高清觸摸屏的安卓系統控制終端，控制水冷壁的爬行機器人行走、檢測、清洗和厚度的顯示。

此外還可定制內壁腐蝕坑檢測，加裝漏磁檢測、脈沖渦流檢測或冷陰極數字射線檢測。

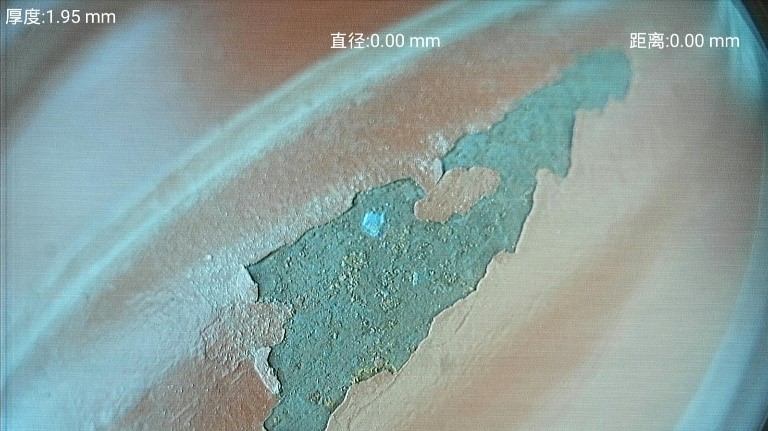

水冷壁爬行機器人檢測實時顯示圖

四、管屏掃查器

伸縮式管屏掃查器是我司針對水冷壁、低溫再熱器、省煤器等大面積受檢區域和管屏密集區域進行防磨防爆檢查使用的手持式專用管屏檢測設備，可有效提高檢測速度，減少檢測人員的投入。無需打磨即可快速完成大面積管屏超聲測厚、外觀視頻檢查、管道蠕脹檢查等，并能同步保存外觀視頻及厚度數據，方便后期查證。

（1）視頻檢測

前端搭載高清圖像傳感器，高亮度LED照明，實時高清攝像，可實現對管壁外表面結焦、腐蝕、損傷、較大裂紋的檢測，具備檢測數據儲存功能，方便后期查證。

（2）高精度測厚

采用電磁超聲測厚裝置，無需耦合劑，檢測精度0.01mm，檢測范圍1.5-100mm。省去了傳統的超聲波測厚方式必須涂抹耦合劑才能進行測厚的不方便性。

（3）管道蠕脹檢測

可搭載高精度電子卡規，快速檢測管道外徑尺寸，同時對蠕脹超標管子報警提示。

（4）管屏橫向移動平臺

受熱面的磨損、測厚、蠕脹等檢查大多需要橫向移動，設計采用雙排交錯滾輪作為滾動機構，橫跨管子平穩，無顛簸。底部布置永磁鐵，有效吸附于檢測面，且輕松推動，不易滑落。

水冷壁管屏面積大，數量多，檢查工作量巨大，依靠常規的超聲測厚儀檢測，先打磨、再測厚、后記錄，單點檢測需要三人完成。使用管屏掃查器對成排橫向管屏檢測，無需打磨，自動測厚并記錄測厚數據，一人完成三人工作，大大提高檢測效率，有效減少檢測人員的投入。

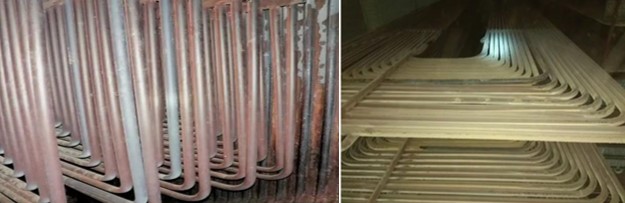

再熱器、省煤器管屏布置緊密，管屏間距小，人員無法進入，依靠人工最多只能檢測外三根，其余管屏只能不做檢測，或靠人工拉開管屏進入，檢測效率低，成本高。采用伸縮式管屏掃查器，可快速完成間距大于40mm的管屏檢測。

伸縮式管屏掃查器解決了空間狹小區域人員無法進入盲區檢查的難題，減少了這些區域的爆管事故。檢查速度快，1人可完成3人的工作任務，節省人工75%，大大降低了費用和工期，是防磨防爆檢查技術的大變革，給鍋爐安全運行帶來了有力保障。

五、抱式機器人

抱式爬行機器人是我司針對火電鍋爐受熱面外徑為30-70mm的不銹鋼、碳鋼或其它材質的高壓高溫管道，代替人工檢查的專用智能無損檢測儀器。前端搭載高清圖像傳感器，可實現對管壁外表面結焦、腐蝕、損傷、較大裂紋的檢測；采用電磁超聲測厚裝置，無需耦合劑，檢測精度0.01mm，檢測范圍1.5-100mm；管徑線性傳感器可檢測管徑尺寸，有效識別脹粗缺陷；具備檢測數據儲存功能，方便后期查證。

過熱器管屏布置緊密，易出現飛灰磨損、煙氣吹損、機械磨損、吹灰器吹損、長期超溫漲粗等缺陷。屏式過熱器、末級過熱器向火面基本布置在爐前懸空區，底部直達爐底，檢查難度大、環境危險。抱式機器人可通過底部升降平臺和少部分腳手架，實現對管屏的全部檢查，預防漏檢帶來的事故隱患。

再熱器管屏布置緊密，特別是低溫過熱器、低溫再熱器，管屏間距小人員無法進入，依靠人工最多只能檢測外三根，其余只能靠人工拉開管屏再進入檢測，檢測效率低，成本高。采用抱式爬行機器人搭載檢測探頭，可完成上述部位的厚度、漲粗、外觀等缺陷檢測。

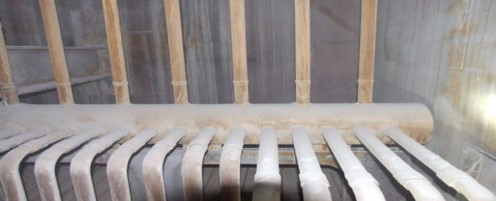

省煤器在煙氣溫度較低的區域中工作，因而一般不會出現過熱燒壞損問題。但隨著煙氣溫度降低，煙氣中的硫氧化物容易凝結成為酸液，加上煙氣中的灰粒比較硬，所以省煤器存在飛灰磨損、積灰、腐蝕等問題。省煤器空間狹小，依靠人員不能做全部檢查，采用抱式爬行機器人搭載檢測探頭，可爬行至需要檢查部位進行檢查。

此外，因抱式機器人可在奧氏體不銹鋼鋼管上爬行，因此可搭載氧化皮檢測儀探頭、內壁氧化膜厚度檢測儀探頭完成氧化皮檢測工作。也可搭載脈沖渦流檢測探頭進行管屏內壁腐蝕坑檢測。

六、結語

隨著超超臨界機組的運行，新材料、新結構、新工藝的應用，安全運行方面涌現出大量新難題。鍋爐“四管”的防磨防爆重在預防，電廠一方面需要調整優化鍋爐燃燒，另一方面檢測方案也要不斷更新。傳統的檢查手段因工人的技術水平不同，檢測結果也有很大差異。我們提出的新技術可以使檢查工作透明化、可視化、流程化，以機器換人，杜絕檢查死角，確保整個鍋爐存在的問題能夠及時發現，將爆漏事故消除于萌芽，有效提升經濟效益。
