循環流化床（簡稱CFB）鍋爐作為國內當前發電機組推廣的一種潔凈煤燃燒鍋爐，其優勢在于煤種適應性廣，燃燒穩定，同時燃燒效率高，負荷調節范圍大，易于脫硫、脫氮，環保性能好，能實現灰、渣綜合利用等，在我國熱電行業得到了迅速的推廣使用。但由于CFB獨特的燃燒特點，鍋爐內的固體物料濃度大，鍋爐受熱面和耐火材料受到不斷沖刷，磨損問題比較突出，且伴隨著高溫氧化腐蝕，嚴重制約了鍋爐的安全經濟運行。

由于鍋爐結構和燃燒方式的不同，CFB鍋爐與煤粉爐相比，鍋爐本體在機組停運期間的檢查項目較多，檢查的細致程度要求較高。而當現代發電廠鍋爐進入大容量、高參數時代，鍋爐工作管介質壓力不斷提高，水冷壁的爆漏威脅也更為嚴重。由于運行經驗不足、檢修人員經驗欠缺，早期CFB鍋爐的運行周期普遍較短。因此，對于鍋爐水冷壁泄漏的提前預防和早期識別至關重要，停運過程中的檢查和檢修工作需要系統化、細致化、全面化，以實現設備的長周期穩定運行。

一、水冷壁的磨損、腐蝕機理

在機理上，鍋爐水冷壁的磨損有撞擊磨損和沖刷磨損兩種基本類型。撞擊磨損是指顆粒垂直撞擊固體壁面，在其長期的、反復的作用下使表面產生疲勞破壞，磨損速率隨著時間變化呈現增長趨勢；沖刷磨損是指固體顆粒運動方向與受熱面的夾角較�。ㄆ叫校�，這時固體顆粒產生刨削作用，這種磨損對受熱面造成的磨損速率隨時間變化不大。

受熱面的磨損狀況主要與物料的粒徑、濃度、硬度以及受熱面的壁溫有關。

煙氣流速愈高，磨損愈嚴重；煙氣灰粒濃度愈大，飛灰粒子碰撞受熱面幾率增加，磨損量增加；粒子的直徑越大，撞擊動量就越大，磨損量越大。

在CFB鍋爐中，固體物料的濃度很大，通�？蛇_(dá)煤粉爐的幾十倍到上百倍，顆粒硬且棱角尖銳，因而在高速煙氣的帶動下，對水冷壁的沖刷磨損極為嚴重；一次流態風和二次干擾風復合作用產生渦流效應，導致對水冷壁管壁的局部磨損尤為明顯；在密相區上方水冷壁處，當焦渣等固體顆粒以較高速度下降到該平臺時產生反彈，對水冷壁管產生切割效應而導致嚴重磨損。此外，水冷壁還易受到高溫氧化和硫化物熱腐蝕。水冷壁管處煙氣溫度高，且是富氧燃燒，實踐證明，在300℃以上，管外表溫度每升高50℃腐蝕速度增加1倍。

二、現有防磨防爆措施及檢查手段

目前，預防機組高溫受熱面磨損泄漏主要有以下途徑：

一是在鍋爐運行管理上采取措施，可進行調整配煤、改變二次風配比、降低煙氣量和煙氣流速、控制機組啟停速度等，以達到最大限度降低磨損速率的效果。

二是對受熱面進行改造，如①在水冷壁上加裝防磨梁改變固體顆粒的流動方向；②采用水冷壁讓管技術使耐火澆注料與上部水冷壁保持在一個平面上，固體顆粒沿壁面繼續向下運動，從而消除該區域的磨損； ③采用表面處理技術對水冷壁管進行保護和強化，如熱噴涂、電鍍、熱浸鍍、滲氮等。

三是利用檢測儀器定時檢查水冷壁是否有高溫腐蝕、變形、拉裂、鼓包、脹粗等缺陷，重點對燃燒器周圍、吹灰器附近、人孔附近彎管、冷灰斗等管壁減薄區域進行測厚和腐蝕情況檢查。

傳統檢查方式一般通過搭建腳手架或大型升降平臺對水冷壁進行防磨防爆檢查。然而鍋爐內部環境異常惡劣，非常不利于技術人員長時間工作。這種方式消耗大量人力物力，成本高昂，耗時長，同時極易出現安全事故，我們迫切需要更加安全、可靠、便捷的檢查方法來適應CFB鍋爐的運維需求。

三、無人機取代升降臺，宏觀檢查智能化

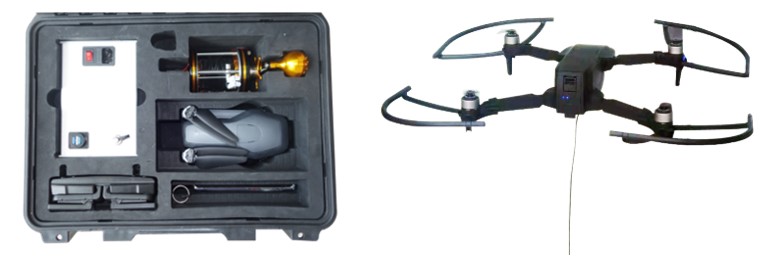

我公司研發的智能巡檢無人機由飛行平臺系統、圖像采集系統、有線供電系統和地面控制系統組成。

飛行平臺系統主要包括動力系統、傳感器、信號處理、GPS、LED照明、無線控制等�？赏ㄟ^遙控器操縱或者通過系統程序?qū)崿F(xiàn)自主飛行，在鍋爐內飛行到待檢查位置懸停。采用激光雷達和防護罩實現雙重避障，多個不同方向的激光傳感器可完成測距并確定相對位置，在距離障礙物2m時無人機懸停，實現自主避障功能；在一些需要近距離檢查的場景下，通過機身外部的圓形防護罩可防止與爐壁發生碰撞。

圖像采集系統主要包括云臺、相機、傳感器、無線傳輸?shù)�。采用帶有三軸自穩云臺的4K前置攝像頭和1080P的底置雙鏡頭圖像系統，可電動調節攝像頭的方向，5倍變焦，實現對現場高清拍照和攝像。并通過WIFI傳輸模塊將實時圖像傳輸至計算機或手機，實現水冷壁的快速檢查。

有線供電系統主要包括升壓穩壓系統、線纜等。采用地空電力傳輸，220V市電升壓為高壓的直流電通過線纜連接到智能巡檢無人機，線纜長度可達30m，可不間斷地為無人機供電，有效解決了無人機電池續航時間短的問題。

地面控制系統主要包括無線控制、GPS導航、計算機、手機等。采用GPS衛星導航和光流（視覺）導航兩種模式。當鍋爐無法接收GPS衛星信號時，可切換到光流導航模式，利用高亮度LED照明導航到需要檢查的位置，懸停在待檢位置進行檢查。

一般情況下，無人機從位于爐膛尾部受熱面?zhèn)让娴臓t門進入檢查空間，檢查人員根據鍋爐內部特征判斷無人機所處位置，選擇合適的起點(零點)。檢查時，可按照整體快速掃查與局部重點掃查相結合的方式，在容易發生問題或懷疑有缺陷的部位可懸停進行重點掃查。

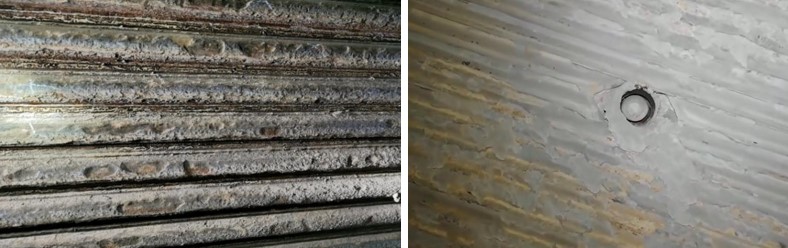

水冷壁管高溫腐蝕檢查 吹灰器四周水冷壁吹損檢查

無人機檢查過程中，對鍋爐受熱面的典型部位以視頻、照片等方式留存。發現缺陷時標明所處位置，井進行多角度拍攝，由檢修人員判斷缺陷類型、大小以及處理方式。當對疑似缺陷存在爭議時，可對存疑部位進行人工檢查確認，確保不誤判。同時，無人機系統的后臺軟件也可將檢查結果與歷史圖像進行分析比較，預測受熱面異常工況，提前預警并處理，預防事故發生。

智能有線無人機檢查有著低成本、低風險、高效率、高智能、空間適用性強等顯著優勢，能在爐膛檢查工作中發揮巨大作用。根據后期研發需求，有線無人機平臺可以搭載測厚及氧化皮檢查探頭等，對鍋爐進行更加全面精確的檢查。

四、水冷壁爬行機器人，檢測清洗一體化

我司研發的履帶式水冷壁爬行機器人能夠代替人工進行水冷壁檢測，機器人采用永磁技術吸附在水冷壁上，可在水冷壁上移動，并對每根管子進行高精度測厚，通過實時的高清視頻完成對水冷壁排管浮灰的沖洗、清焦、排管外觀的檢測、排管壁厚度的自動檢測、缺陷的定位等，可自動對應管子記錄測厚數據，有問題的管子自動噴碼，實現了對電廠水冷壁防磨防爆的智能化全方位檢測。

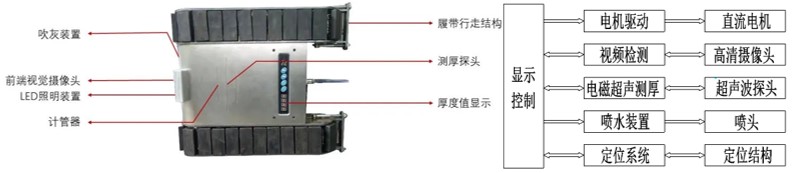

機器人采用磁性吸附式結構，能夠在爐膛范圍內可靠攀爬，垂直拉力大于200kg。整體體積小巧，尺寸為700*360*150mm，方便進入鍋爐。并可根據不同任務進行模塊組裝，包括驅動行走機構、檢測機構、清洗裝置、顯示控制器等。

驅動行走機構包括車身、減速電機、車架和橡膠履帶，減速電機設置于車身內；

檢測機構包括高清攝像頭、電磁超聲測厚儀和定位裝置，分別設置在車身上。攝像頭采用200萬像素CMOS圖像傳感器，可實現對現場環境、機器人的行走、管壁外觀磨損的檢測和記錄。電磁超聲測厚裝置無需耦合劑，可以0.1mm精度測量管壁厚度；

清洗裝置是由兩個高壓噴水裝置組成，分布于車身前端，可達到5兆帕的沖洗力，高效沖洗結焦、結渣；

顯示控制器采用7寸高清觸摸屏的安卓系統控制終端，控制水冷壁的爬行機器人行走、檢測、清洗和厚度的顯示。

此外還可定制內壁腐蝕坑檢測，加裝漏磁檢測、脈沖渦流檢測或冷陰極數字射線檢測。

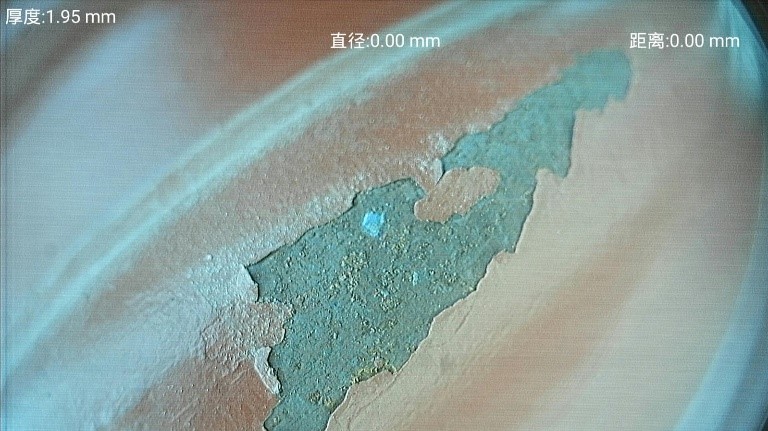

水冷壁爬行機器人檢測實時顯示圖

五、管屏伸縮掃查器，密集管排快速查

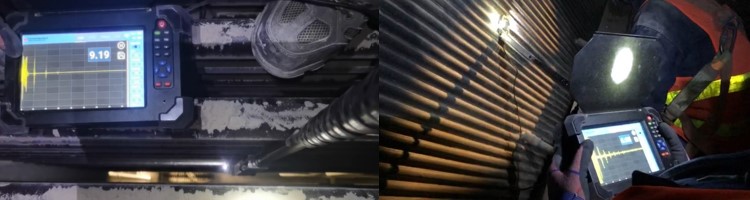

伸縮式管屏掃查器是我司針對水冷壁等大面積受檢區域和管屏密集區域進行防磨防爆檢查使用的手持式專用管屏檢測設備，可有效提高檢測速度，減少檢測人員的投入。無需打磨即可快速完成大面積管屏超聲測厚、外觀視頻檢查、管道蠕脹檢查等，并能同步保存外觀視頻及厚度數據，方便后期查證。

（1）視頻檢測

前端搭載高清圖像傳感器，高亮度LED照明，實時高清攝像，可實現對管壁外表面結焦、腐蝕、損傷、較大裂紋的檢測，具備檢測數據儲存功能，方便后期查證。

（2）高精度測厚

采用電磁超聲測厚裝置，無需耦合劑，檢測精度0.01mm，檢測范圍1.5-100mm。省去了傳統的超聲波測厚方式必須涂抹耦合劑才能進行測厚的不方便性。

（3）管道蠕脹檢測

可搭載高精度電子卡規，快速檢測管道外徑尺寸，同時對蠕脹超標管子報警提示。

（4）管屏橫向移動平臺

受熱面的磨損、測厚、蠕脹等檢查大多需要橫向移動，設計采用雙排交錯滾輪作為滾動機構，橫跨管子平穩，無顛簸。底部布置永磁鐵，有效吸附于檢測面，且輕松推動，不易滑落。

水冷壁管屏面積大，數量多，檢查工作量巨大，依靠常規的超聲測厚儀檢測，先打磨、再測厚、后記錄，單點檢測需要三人完成。使用管屏掃查器對成排橫向管屏檢測，無需打磨，自動測厚并記錄測厚數據，一人完成三人工作，大大提高檢測效率，有效減少檢測人員的投入，提升電廠經濟效益。
