一、背景概述

受某電廠委托，北京國電電科院檢測科技有限公司在該廠4號爐A修期間對汽機及鍋爐相關部件進行金屬監督檢驗。

4號機組于1980年投產運行，為自然循環煤粉鍋爐，旋風前置燃燒，液態排渣，額定蒸發量 220t/h，過熱器出口溫度540℃，過熱器出口壓力10 MPa.G，鍋爐給水溫度215℃，鍋爐排煙溫度135℃。

二、高壓缸檢驗過程

依據DL/T 438-2016《火力發電廠金屬監督技術規程》15.2.1大型鑄件的金屬監督規定：機組每次A級檢修，應對受監的大型鑄件進行表面檢驗。本次高壓缸缸體檢驗采用了磁粉檢測。檢測標準選用JB/9630.1-1999《汽輪機鑄鋼件磁粉探傷及質量分級方法》，檢驗設備選用CCFS-Ⅱ型交流磁探儀。磁粉檢驗時發現6處裂紋缺陷，主要分布在缸體變截面部位，裂紋長度分別為：220mm、150mm、120mm、80mm、95mm、30mm。質量等級評定為不允許。

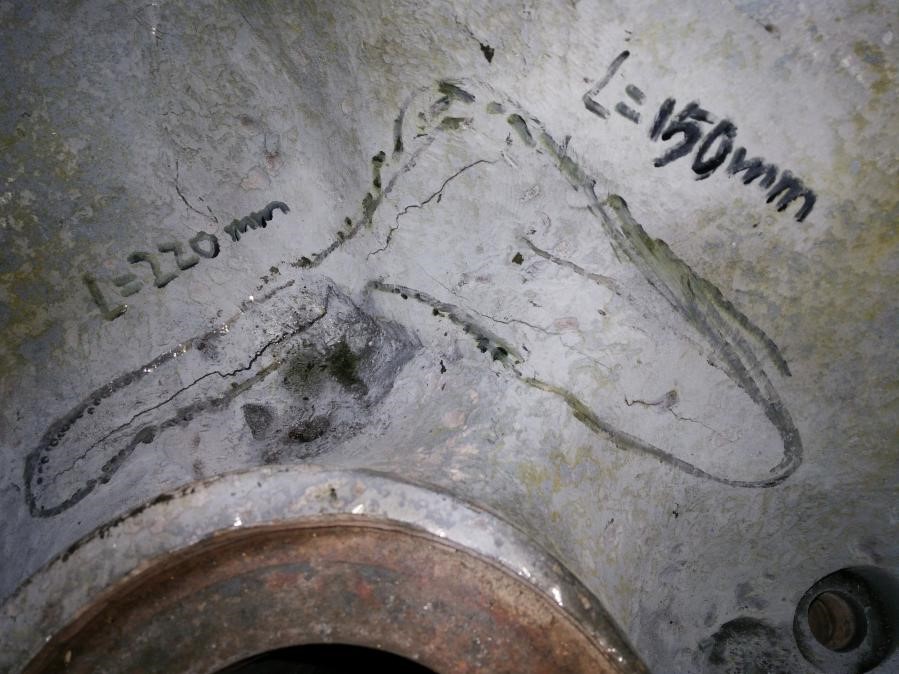

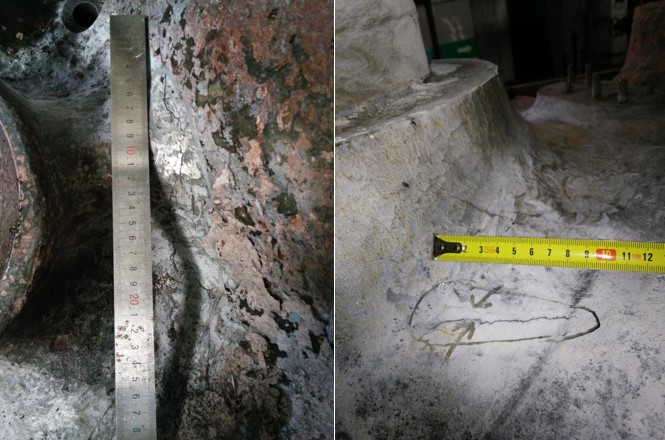

部分缺陷照片如下：

三、缺陷處理方案

1、缺陷清除

缺陷清除之前，使用φ7.5mm鉆頭在裂紋尖端前約5mm處打止裂孔，止裂孔深度為鉆頭直徑的3–5倍。

使用角磨機、直磨機或風鏟等機械方法消除缺陷，并用滲透探傷方法給予確認。較大缺陷打磨深度達到95mm后才徹底清除。

2、汽缸材料焊接性分析

汽缸壁厚大、導熱系數小、剛度大，補焊區域殘余應力大。焊接區域相對整個汽缸的體積較小，補焊時焊縫金屬在焊接熱循環的作用下，應力無法釋放，在焊縫區域形成并聚集較大的焊接殘余應力，當缺陷位于汽缸截面重心兩側時這種情況尤為嚴重。綜上所述，補焊對應力影響較大，應著重考慮從焊接工藝方面減小應力。

3、制定缺陷修復工藝

補焊選用焊前不預熱、錘擊焊縫的工藝，以達到最大限度減少焊接殘余應力的目的。對于較大裂紋缺陷，補焊區容積較大，為防止焊接溫度分布不均和不對稱引起的應力，采用焊前不預熱，多層焊接，控制層間溫度和焊層厚度，焊后錘擊焊道的焊修工藝。

4、施焊

補焊采用同質焊條冷補工藝，即使用與母材化學成分及性能類似的不預熱E-NiCrFe-3焊條在室溫下補焊，先從坡口底部填充金屬，接著由邊緣施焊將坡口變窄，如此逐層從四周縮小補焊區域容積，以達到最大面積分散應力的目的，使用小規范焊接電流。

底層補焊完成后，緩冷至室溫，清渣檢查，確認無表面缺陷后進行填充焊接。填充補焊在室溫下進行，采用φ3.2mm及φ2.5mm E-NiCrFe-3焊條多層多道焊，分段退焊，層間溫度控制在100℃以下，收弧時應待弧坑填滿后熄弧。

每道焊縫進行跟蹤錘擊，錘痕應緊湊，避免重復，焊接完成后，根據焊縫位置用砂輪機加工焊縫表面，與母材齊平或圓滑過渡。

嚴格按照焊接工藝作業指導書進行工作，不得私自進行。認真執行施工程序，上道工序不合格，不允許進行下道工序。

5、檢驗

焊接完成后進行滲透檢驗復檢，未發現超標缺陷痕跡顯示，合格。

四、缺陷修復總結

汽缸體結構復雜，壁厚不均勻，長期運行后，極易在變截面拐角等應力集中部位產生裂紋缺陷，此次高壓缸裂紋缺陷均分布在缸體變截面部位。為了保證缸體的安全使用，機組A修停機檢修期間均需對缸體內外表面進行檢查，有疑問時進行無損探傷。

本次檢修經電廠組織相關專家精心制定缸體裂紋修復方案，施工操作人員嚴格按修復作業指導書程序打磨、施焊，最終保證了修復質量，為機組的安全穩定運行打下良好基礎。
