1 新能源大規模并網，火電機組靈活性改造勢在必行

隨著我國經濟、能源和環保行業的發展，火電行業面臨越來越多的挑戰。如今，新能源的大規模投入進一步壓縮了火電機組在發電市場中的份額，電能過剩現象日益嚴峻。與此同時，風光發電的自然屬性決定了其波動性和間歇性，并網消納問題嚴重影響電網穩定運行。為實現棄風、棄光率“雙降”，需要火電機組進行靈活性改造以降低機組的最低出力極限，隨時承擔深度調峰任務，為可再生能源騰出發電空間。國家發改委和國家能源局印發的《“十四五”現代能源體系規劃》中指出，力爭到2025年，煤電機組靈活性改造規模累計超過2億千瓦。因此，進行火電廠靈活性改造、實現深度調峰，已成為決定火電企業生存的必要條件。

2 超低背壓技術在深度調峰中的應用

在我國北方地區，70％火電機組為供熱機組，而絕大多數供熱機組熱網抽汽取自汽輪機中壓缸排汽，受汽輪機低壓缸最小冷卻流量限制，為保證供熱量，機組發電負荷一般需要高于70%，“以熱定電”的模式限制了機組在供熱期的深度調峰能力，也是近年來供暖期調峰困難、棄風棄光現象嚴重的重要原因。因此，要在保證機組供熱量不變的前提下，降低機組電出力，就需要打破機組供熱期的熱電耦合關系。與此同時，在富煤缺水地區，火電機組的冷卻系統多采用空冷系統。在冬季小排汽熱負荷和極寒條件下，空冷系統設備防凍安全與可靠性也面臨新問題。特別是對于供熱機組，存在機組運行靈活性與空冷系統最小防凍熱負荷解耦矛盾，這些問題直接影響著機組的安全經濟運行。

我公司技術團隊在深入研究機組小容積安全運行特性的基礎上，配套機組冷端系統和進汽系統改造，引入超低背壓技術、小冷卻流量“切缸”運行技術，并優化系統控制，實現切缸運行與常規供熱方式的無擾切換，改善機組調峰性能。同時通過減小傳熱對數平均溫差，降低背壓，減小凝結水過冷度，實現空冷系統防凍要求。

2.1 建立超低背壓運行環境的優勢

對于熱電聯產機組，常用的熱電解耦技術有高中壓缸旁路供熱、低壓缸切缸供熱、電極鍋爐供熱等。低壓缸切缸供熱方案指的是機組在供熱期間切除低壓缸進汽，僅保持少量冷卻蒸汽，使低壓缸在高真空條件下“空轉”運行，從而提高機組供熱能力，減少汽輪機出力，并消除循環水冷源損失。低壓缸切缸技術因其投資小、供熱經濟性好、運行方式相對靈活等優點得到廣泛應用。

然而，供熱汽輪機在切缸狀態下，低壓缸處于極低容積流量下運行，嚴重偏離原設計工況，將不可避免地給低壓缸末級葉片帶來葉片顫振、鼓風摩擦、水蝕加劇等問題，嚴重威脅機組安全。

對汽輪機組進行超低背壓改造，在保證與改造前相同的最小低壓缸體積流量下，增大機組的中排抽汽能力。在相同的質量流量下，排汽壓力越低，蒸汽的比容越大，對應的低壓缸最小安全運行質量流量越小，即滿足末級和次末級葉片的通流量所需蒸汽的質量流量越少，使小流量運行的末級和次末級葉片處于更安全狀態。所以，提高機組的真空度，對低壓缸小流量運行起積極作用，并且是確保葉片長時間安全穩定運行的關鍵。低壓缸超低背壓運行既可滿足供熱需求，又可兼顧機組調峰。

表格 1 某135MW供熱機組在不同背壓下的低壓缸最小流通量

項別	數值
背壓/kPa	6.9	4.9	4	3	2.2
蒸汽比容/(m3·kg-1)	21.79	28.15	33.94	44.26	58.95
低壓缸最小體積流量/(m3·h-1)	1685180	1685180	1685180	1685180	1685180
低壓缸最小質量流量/(t·h-1)	77.35	59.87	49.65	38.08	28.59

2.2 低壓缸超低背壓技術改造的實施

實現超低背壓運行，一方面要求主機與冷端系統的特性匹配，另一方面要求抽真空系統具備足夠的抽吸能力，并與抽真空系統阻力相互匹配。

當前，無論是直接空冷系統還是濕冷機組均反映出在低負荷下抽真空系統抽吸能力不足的現象。直接空冷機組多采用水環式真空泵，其極限抽真空壓力多在3kPa以上，加上抽真空管道、空冷凝汽器、排汽管道等阻力，空冷機組實際運行能達到的最低背壓超過6kPa�？绽湎到y(tǒng)在小熱負荷、低背壓運行時，系統的氣汽混合物容積流量增大，加之空冷系統部分列退出運行，更加大了抽真空管路的運行阻力。

針對以上問題，我們采取極限抽真空能力更強的羅茨真空泵，以提高系統低背壓下的抽真空能力。羅茨真空泵屬于變?nèi)莘e泵，其利用泵腔內一對葉形轉子同步、反向旋轉的推壓作用移動氣體實現抽氣，較水環式真空泵而言具有極限抽真空能力強（可達到0.5kPa以內）、抽空容量大、節電等技術特點。羅茨真空泵作為前級泵，在較寬的壓力范圍內有較大抽速，可有效降低抽空氣設備極限抽吸壓力，一方面提高水環真空泵入口抽吸壓力，另一方面所抽吸不凝結氣體在級間換熱器冷卻后進入水環真空泵，增強了水環真空泵抗汽蝕能力，保證水環真空泵在高效區穩定運行。

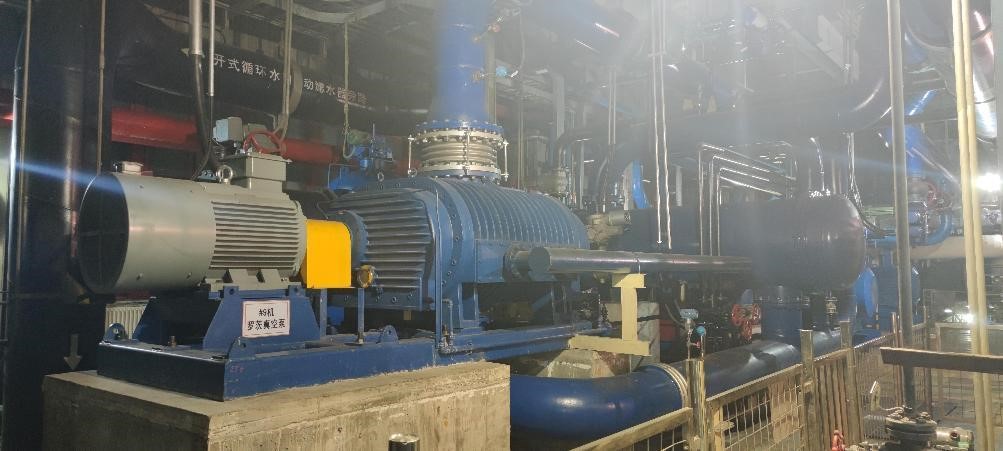

圖1 羅茨真空泵

如圖2所示，以超低背壓運行改造為核心，在低壓缸本體不做改動的前提下，更換中低壓連通管供熱蝶閥為全密封液壓蝶閥，增加低壓缸進汽旁路，可以實現低壓缸維持較低的進汽流量，維持較低背壓運行，最大限度地利用抽汽進行供熱，提升低負荷調峰能力。進行低壓缸進汽系統改造、冷端系統優化改造、熱工控制系統改造三改聯動。具體實施方案因廠而異，因機組特性而不同。該技術已在多個電廠的靈活性改造項目中實踐應用，實現了2-4kPa超低背壓安全運行，安全經濟效果顯著。

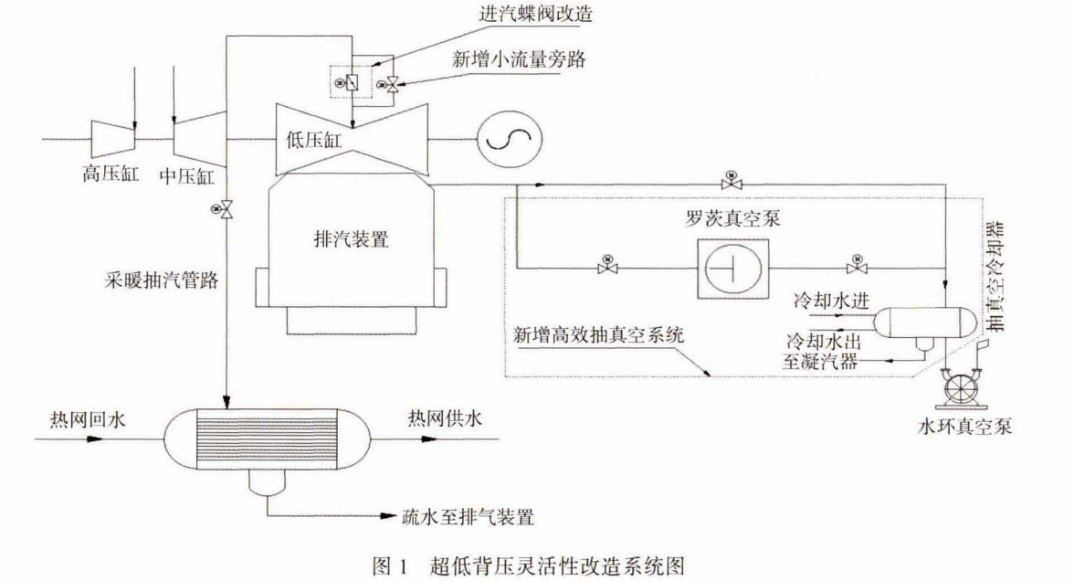

圖2 超低背壓靈活性改造示意圖

為解決抽汽供熱機組供熱能力偏低，運行調節靈活性差的技術問題，控制策略采用低壓缸進汽參數與排汽參數同步匹配控制、運行背壓變化與最小冷卻流量協同控制的靈活性控制方式。也可實現發電負荷及供熱量變化過程中，自動調整低壓缸進汽流量，保證電、熱負荷匹配性，改善機組深度調峰過程中調峰與調頻的運行性能，滿足電網AGC響應要求。

以某330MW供熱機組切缸改造為例,機組零出力運行時的電-熱負荷特性曲線如圖3。改造后，該供熱機組在供熱負荷保持不變的前提下，發電功率可降低50MW以上。

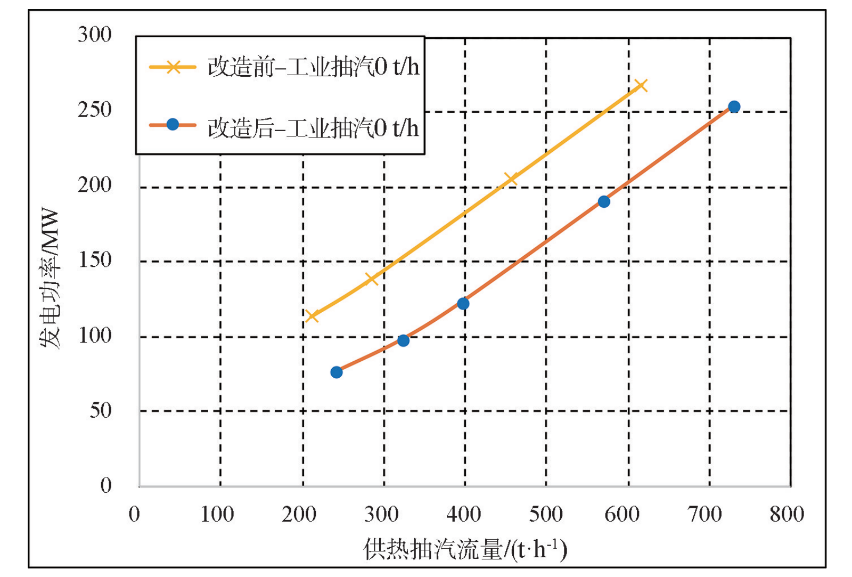

圖3 供熱抽汽流量與發電功率關系曲線

2.3 空冷機組凍結問題

空冷系統冬季運行時容易產生防凍問題：

（1）冷卻管束凍結。蒸汽提前凝結在順流管束下部和逆流管束上部都容易出現低溫區，順流管束下端凝結水流量增多，出現凍結現象。雖然逆流管束的上部隨著凝結過程完成蒸汽量減少，同時凝結水量也減少，但不凝氣體含有的水蒸汽凝華仍有可能形成絮狀結冰，堵塞翅片管，減少流通面積。

（2）空冷散熱器結冰。當機組處于低負荷運行時，進入空冷散熱器的蒸汽流量太小，散熱負荷太低，即使風機全部停運采用自然通風的方式，也很容易造成空冷島空氣流動不均勻，造成局部低溫結冰。通常逆流單元比順流單元更容易結冰，空冷島邊緣處單元比內部單元更容易結冰。

（3）空冷系統運行中還有一些其它問題，如：夏季背壓高，背壓設定缺乏根據，在機組啟、停過程中以及夜間或低負荷運行等汽輪機排汽量較少的工況下，空冷系統散熱器易發生配汽不均勻現象，導致低溫區結冰。

高寒地區冬季環境溫度通常低于零度，火電機組受設計限制，排汽溫度遠高于環境溫度。一般情況下運行背壓不低于阻塞背壓，特別是在深度調峰時，機組排氣量較小，凝結水過冷度大，使空冷系統更容易凍結。常用的調節方法是減小風機轉速直至停運，個別風機倒轉回流保暖等，但極限狀態后無法再調節。常用的防凍手段有擋風、保暖、退出部分空冷列等。

2.4 超低背壓技術在空冷系統防凍中的作用

從傳熱方程看，傳統的空冷防凍是通過減小傳熱系數、保暖、減少換熱面積實現的。但換熱面積的減小受負荷變化幅度限制，而保暖、減小傳熱系數已經達到當前能力的極限。因此我們提出采用減小傳熱對數平均溫差的手段來進一步防凍，即降低背壓，減小凝結水過冷度，減小排汽溫度與環境溫度的差。

從安全角度上看，機組深度調峰需保證汽輪機各級差壓在合理范圍，各級蒸汽流量需滿足連續性方程，即蒸汽容積保持在允許的范圍內。在此范圍之外，當排汽容積大于最大允許值即為阻塞工況，當排汽容積小于最小允許值則為排汽鼓風。對于抽汽供熱機組，熱負荷增加時，要考慮低壓缸鼓風以及中壓缸排汽鼓風；熱負荷減少時，要考慮低壓缸鼓風以及中壓缸排汽超壓；對于純凝機組，低負荷時汽輪機可能鼓風，高負荷時背壓阻塞。

通過技術改造，提高機組抽真空系統的低背壓抽真空能力，在低環境溫度下，可實現機組運行背壓隨負荷下降而下降。在環境溫度零度以下，機組50%負荷時，運行背壓可由原10kPa降到5kPa，深度調峰至30%負荷時，運行背壓可下降到3.5kPa。由此，可實現機組冬季調峰時降背壓過程運行平穩，凝結水過冷度不增加，從而使空冷散熱器溫度場均勻，無局部溫度過低現象，避免結冰。

2.5 抽真空管路的阻力優化改造

進行輔助抽真空設備改造后，系統整體抽真空能力增強，在原抽真空管路尺寸不變的情況下，該管路的沿程阻力會同步增大，所以需要對抽真空支管路進行阻力優化改造。抽真空支管路擴徑改造后，原有手動抽真空隔離閥需同步進行改造。同時，原空冷島平臺水平抽空聯通母管為逐漸縮徑形式，此段管路需進行改造更換為通徑管路，或在空冷平臺增加一根通徑管路，以減小抽真空系統阻力。

結合汽輪機實際運行情況，從抽真空設備優化改造和空冷島抽真空管道阻力優化改造入手，可實現機組在低氣溫、低負荷下超低背壓運行。

針對供熱機組極端工況下，冷端系統防凍壓力大，運行安全經濟性差的問題，率先在某電廠開展了直接空冷系統在線監測及輔助抽真空系統開發與應用研究，將機組供熱期間安全運行背壓降至3.3kPa，首次實現了直接空冷機組超低背壓運行，并配套開發了間接空冷機組間冷塔、濕冷機組水塔的防凍技術研究。

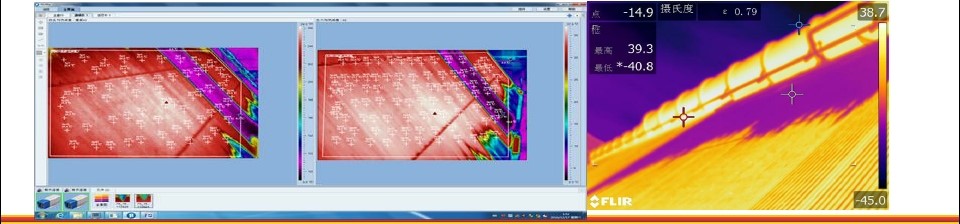

圖 4 某直接空冷機組在線溫度監測系統

2.6 經濟性分析

新的電力供需形勢下，對機組深度調峰能力及運行安全經濟性提出更高要求，而解決空冷系統防凍難題，實現超低背壓運行，提高機組調峰能力及低負荷運行經濟性的作用將更加明顯。

目前大多數直接空冷機組冬季最低運行背壓在8-10kPa左右，嚴寒地區實際運行背壓更高，現有抽真空條件下，受最小防凍流量的限制，機組低負荷下仍維持較高背壓運行，往往采用風機停用、退列、封堵等被動防凍措施來解決空冷系統防凍問題。在低氣溫、低負荷下實現低背壓運行的節能潛力未能得以發揮。

直接空冷機組通過提高抽真空系統抽吸能力，降低機組極限背壓，降低真空系統內不凝氣體含量，同時通過改造抽真空管道系統，優化平衡空冷各單元抽氣阻力，減少過冷度分配不均勻的現狀。在此基礎上，空冷島內蒸汽流通更為順暢，解決了逆流單元過冷阻塞的問題。同時由于運行背壓下降，空冷島乏汽與外界空氣的傳熱溫差降低，弱化傳熱，既解決防凍壓力，又提升了機組經濟性。

實踐表明，超低背壓改造后的機組冬季運行背壓能接近相應低壓缸排汽量所對應的阻塞背壓。當環境溫度零度以下時，可實現在50%負荷下，機組運行背壓由10kPa下降到5kPa，供電煤耗下降幅度不小于7g/kWh；在30%負荷下，機組運行背壓由10kPa下降到3.5kPa，供電煤耗下降15g/kWh以上。

以一臺300MW等級機組實施完整超低背壓供熱靈活性改造為例：項目投資約500萬元左右，建設后一年內可節約燃料收益200萬，參與深度調峰收益2000萬元，擴大供熱收益1000萬元，合計3500萬元收益。該技術的應用不僅能提升經濟效益，也可減少二氧化碳排放，促進可再生能源消納并提高供熱保障能力。

3 原煤倉分倉技術在深度調峰中的應用

受煤炭資源供應日益緊缺、煤炭市場運力不足、煤炭價格波動等諸多因素影響，我國大部分燃煤發電企業均采取燃用混煤替代設計煤種的措施來提高機組運行經濟性。配煤摻燒就是在火電廠鍋爐燃煤的過程中，根據一定的配合比將不同種類不同性質的煤種摻配混合完成發電。通過優化配煤，不僅可以降低飛灰含碳量，改善鍋爐結渣狀況，還能降低污染物排放量，節約燃煤成本，最大程度上減輕火電廠經濟損耗。

3.1 配煤摻燒的不同方式及其優缺點

國內外針對混煤摻燒技術已開展了多年研究，取得了豐富的成果。目前，國內燃煤發電機組主要采用“爐前摻配、爐內混燒”和“分磨制粉、爐內混燒”兩種方式開展混煤摻燒。爐前配煤主要包含煤場配煤、鍋爐輸煤皮帶配煤等；爐內摻燒是通過將不同種類的煤質投入磨煤機中，根據調整磨煤機出力，實現摻燒。

3.1.1 煤場配煤

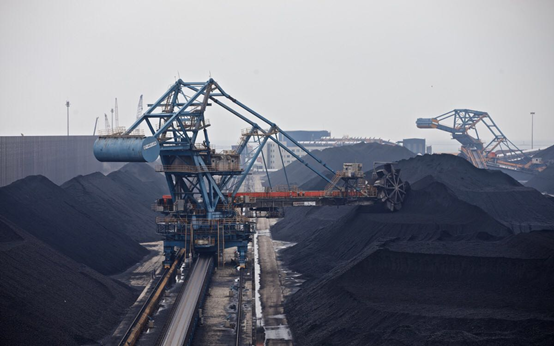

儲煤場會根據煤質將不同質量的煤種分別放置，如優質煤、一般煤、劣質煤、極差煤等。為了實現配煤摻燒，儲煤場存煤可采用縱堆橫取或橫堆縱取方式，基于儲煤場實際情況，合理設置不同煤種堆放場地的長度、高度、寬度，在此基礎上借助堆煤機，進行縱向堆煤或橫向堆煤，取煤過程則是橫向取煤或縱向取煤，如此可以在取煤過程中實現混摻。煤場配煤有助于燃料的綜合調度，但是占地面積大，成本過高且缺乏靈活性和實時性，無法針對鍋爐需求及時調整煤炭比例。

3.1.2 輸煤皮帶配煤

利用雙線縫隙式煤槽、輸煤皮帶、變頻葉輪給煤機等進行煤的混摻。雙線縫隙式煤槽甲乙兩側分別放置不同的煤種，在進行煤推送的過程中，根據標準的煤質數據及鍋爐燒煤要求，啟動變頻葉輪給煤機，調整好設定值，在皮帶上進行甲乙兩側煤的混摻，進而通過皮帶傳送到鍋爐進行摻煤燃燒。該方式配煤均勻性較差，其混煤比例不易精確控制，而不均勻混煤可能會影響到鍋爐的安全、經濟運行。

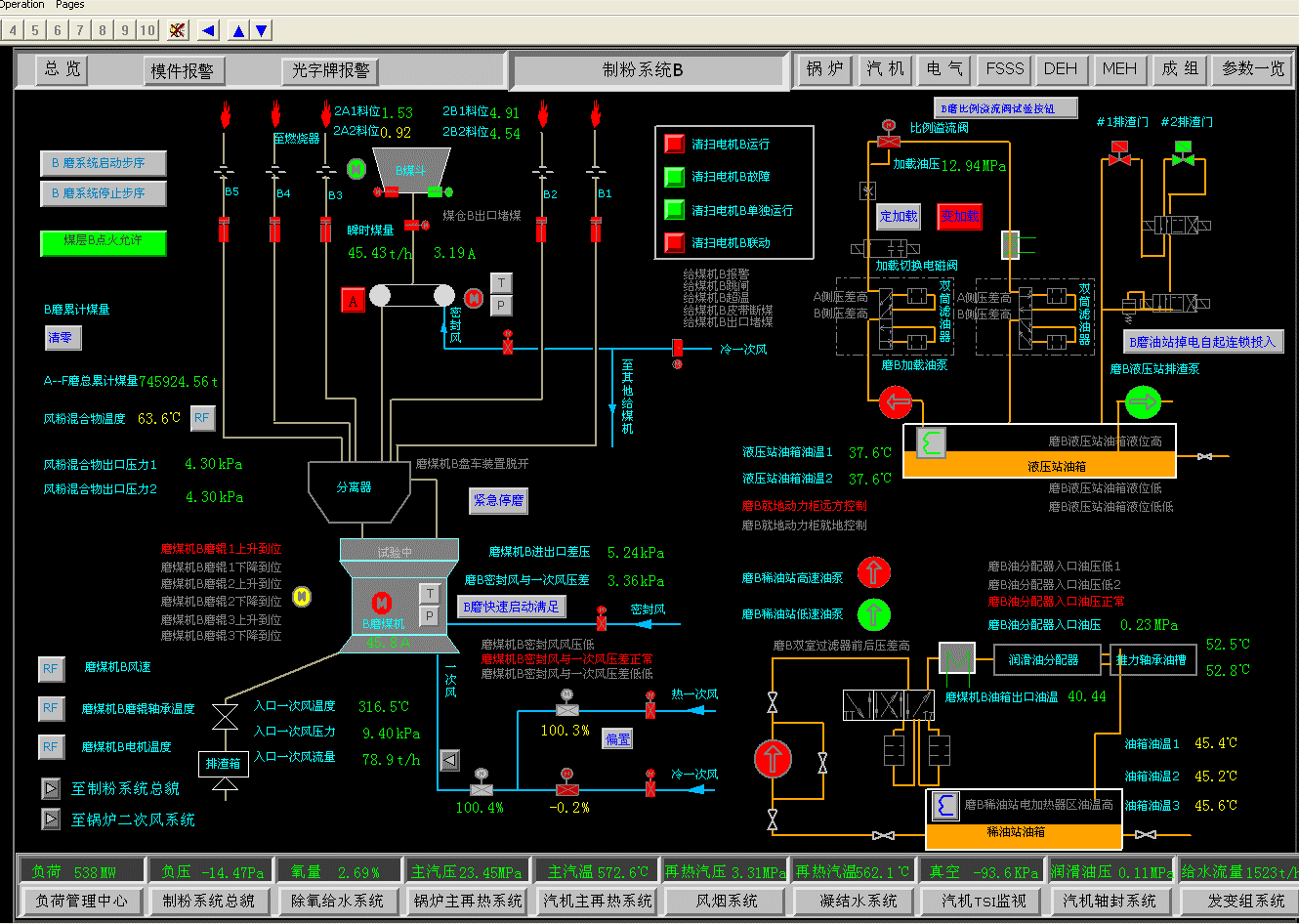

3.1.3 分磨制粉，爐內摻燒

將不同種類的原煤送入不同的磨煤機內磨制煤粉，然后通過不同層的燃燒器進入爐膛摻燒。這種摻燒方式適用于混煤手段和混煤設備少的電廠，尤其適用于可磨性差異大的煤種。不同種類煤粉的細度可以完全由不同的磨煤機控制，可以根據煤質和燃燒特性來選擇送入不同層的燃燒器以及不同的配風方式，例如將不易結渣的煤送入高熱負荷區域的燃燒器，有效降低爐膛燃燒器區域的結渣傾向。這種摻混方式克服了混煤燃盡特性趨近于難燃盡煤種的缺點，并且避免了爐前摻混不均勻所帶來的燃燒穩定性問題。

受煤場條件限制，“分磨制粉、爐內混燒”成為燃煤電站鍋爐混煤摻燒的主要方式，該方式具有占地空間小、操作方便的優點，但影響機組運行的靈活性。

3.2 煤種切換速度影響機組升降負荷速度

當機組設計煤質為高熱值煙煤時，若摻燒一定比例的低熱值煤種，則滿負荷運行時，磨煤機出力增高。當超過磨煤機最大出力時，出現影響機組帶負荷的現象。另外，摻燒低熱值煤還影響機組升負荷速率。而近年來隨著我國新能源裝機規模不斷增加，電網系統對煤電機組深度調峰靈活性運行能力要求逐漸提高。煤電機組不僅要能夠升得高，達到額定負荷，還要降得足夠低，達到30%甚至20%額定負荷，且負荷升降的速度要快。在此過程中，入爐煤種特性變得至關重要，是煤電機組靈活性運行的關鍵。因此，提高爐內摻燒過程中煤種切換的靈活性對于燃煤發電機組靈活運行具有重要意義。

通常情況下，一臺原煤倉配備一臺磨煤機和一臺給煤機，只存一種煤，只有倉內舊煤燒完后才上新煤，煤種混配無法在煤倉進行，也無法實時切換給煤種類，無法迅速響應調峰需求。

為實現對燃料的優化管理，我公司研發了基于原煤倉分倉的快速配煤摻燒技術，通過對現有設備實施少量改造，實現了不同煤種的快速變煤摻燒，實現精準實時在線切換煤種，應對全天快速變負荷的調峰需求，高負荷燃用高熱值煤，低負荷燃用低熱值煤，提高負荷響應，同時增加低熱煤的摻燒量，取得負荷響應和經濟性的雙重收益，有力提升企業市場競爭能力。

3.3 原煤倉改造：燃煤企業靈活性與經濟性的探索實踐

2021年我公司為某電廠兩臺600MW超臨界直流機組進行改造。鍋爐為Π型布置，單爐膛、一次中間再熱、平衡通風、露天布置、固態排渣、全鋼構架、全懸吊結構。鍋爐燃燒方式為前后墻對沖燃燒，前后墻各布置3層低NO_x軸向旋流燃燒器，每層各有5只，共30只燃燒器。在最上層煤粉燃燒器上方，前后墻各布置1層燃燼風口，每層布置5只，共10只燃燼風口，用來補充燃燒后期需要的空氣，同時實現分級燃燒。配六臺直吹式中速輥式磨煤機，每臺磨煤機有五根出粉管，對應一層燃燒器。

3.3.1 煤倉結構

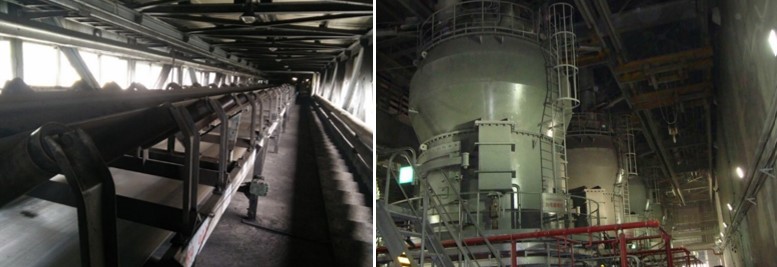

電廠上煤系統為雙路皮帶系統，在煤倉間設置有10A、10B皮帶，煤倉間帶式輸送機層采用電動雙側犁式卸料器，通過選擇啟動A路或B路犁式卸料器的犁刀，兩條皮帶分別可以向兩臺鍋爐12個原煤倉進煤。

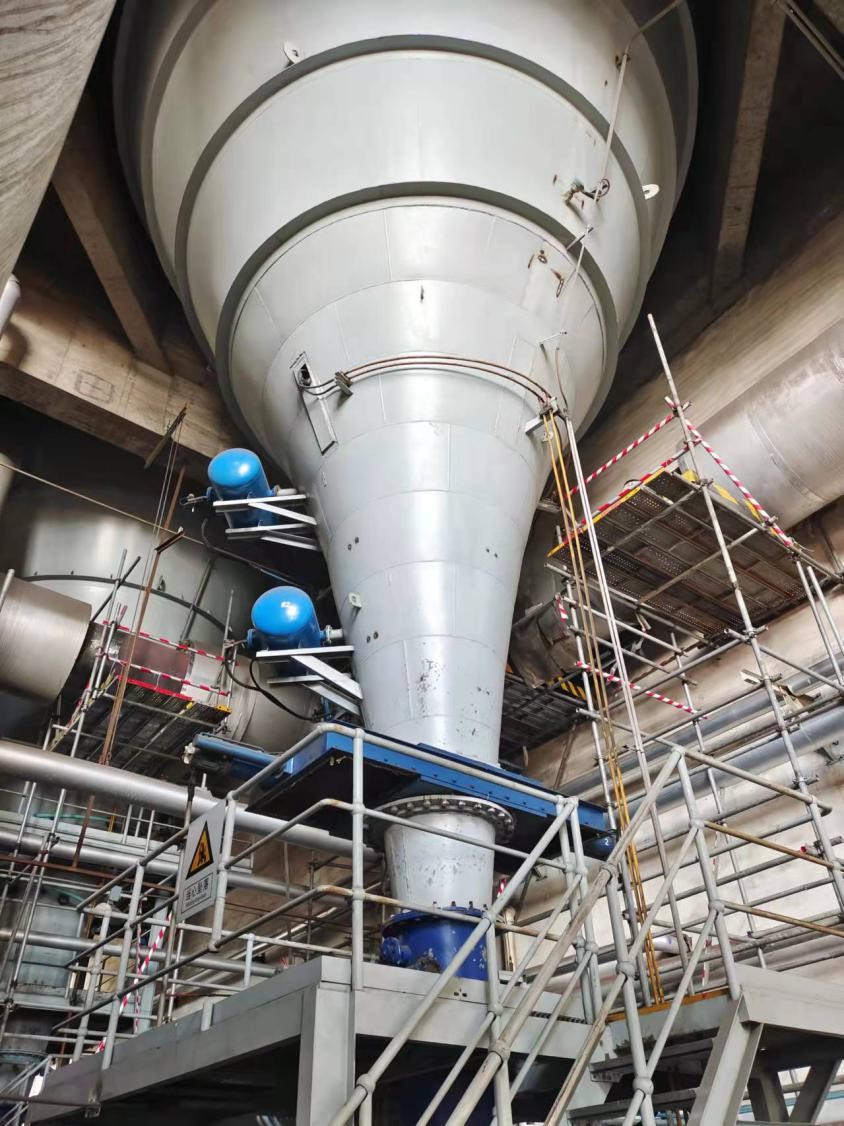

原煤倉由主要由上部圓柱形原煤倉、中部圓臺原煤倉和下部雙曲線原煤斗三部分構成，另外，給煤機入口有一段大小頭，連接原煤斗及給煤機入口。

隨著煤炭市場的變化，該電廠大部分運行時間燃用非設計煤種，采用高水分、低熱值煤進行摻燒。由于摻燒的煤質特點與原設計煤種偏差較大，鍋爐運行過程容易出現問題，且時效性不強，經濟性較差。為滿足能源局的深度調峰要求，避免支付巨額調峰補償費，電廠迫切需要提升機組的升降負荷速率。

3.3.2 改造方案

對現有原煤倉實施改造，在原煤倉內區域加裝隔板，在給煤機入口上方的煤斗區域安裝一套新式插板門，分別控制一側煤流。所有的輸煤設備（包括犁煤器、落料口等）本體結構不改變，將原煤斗內部沿皮帶方向（給煤機排列方向）進行分隔，增設一個厚度10mm的不銹鋼板。同時考慮支撐，從煤斗的下方往上進行分隔，根據所需上煤量確定高度，安裝一組新式插板門。在不對原輸煤及配煤系統做任何變動的情況下，僅通過上述簡單改造，通過分別開啟兩側的插板門來控制進入給煤機的煤種，實現快速變換煤種的目的。

為保證改造效果和利用率，在原煤倉頂部增設防爆照明及視頻監控，在原煤倉內隔板兩側增設導波雷達設備測量煤位，倉壁上增設空氣炮防止堵塞。

在磨煤機及給煤機運行中，原煤倉隔板的雙向閘板可以任意來回切換，對原煤倉下煤無影響。分隔倉內裝不同性質的煤種，將插板門均打開，可由 “分磨磨制，爐內混燒”，進一步變?yōu)椤澳?nèi)混合磨制、爐內均勻混燒”的配煤新方式。

分隔后的原煤倉，一半裝好煤，一半裝劣質煤，根據不同負荷和深度調峰的需要，自動開啟不同的插板門向給煤機實時提供與負荷相對應的原煤，以適應機組全天快速變負荷要求，高負荷燒高熱值煤，低負荷燒低熱值煤，滿足快速響應負荷要求的同時提高了劣質煤摻煤率。

3.4 原煤倉分倉改造的創新點

在目前大部分火電企業經營效益下降，煤價持續上漲的情況下，摻燒低熱值煤是一個提升企業效益的有效手段。原煤倉進行靈活性分倉改造，可實現降低經營成本、提高企業經營狀況、滿足電網深度調峰要求。除在電站鍋爐推廣應用外，在其它有使用摻配煤并采用原煤倉儲存化石類燃料的行業均可應用。其技術創新點如下：

1、靈活性高，快速切換。實現一個煤倉一臺給煤機同時供應兩種不同的煤種，及時改變鍋爐配煤，滿足鍋爐不同負荷對煤質的要求。改造完成后原煤倉可做兩種煤摻配，也可用于單一煤種。

2、改造工程量小，改造成本低。鍋爐制粉系統變動不大，不需要再增加一個煤斗倉，也不需增加給煤機、磨煤機，特別是上煤系統不用做任何變動。利用現有的原煤倉存儲兩種不同煤種，輔以必要的監視手段，實現實時在線變換煤種的目的。

3、操作簡單方便，運行安全可靠。可快速響應機組負荷的變化，徹底改變以往配煤過程中時間滯后、不能及時變換煤種的弊端。面對負荷快速變動時的精準配煤需求，分倉技術實現機組負荷“高峰頂?shù)蒙希凸冉档孟隆�，從根本上解決了機組負荷響應與精準配煤之間的矛盾。

4、提高劣質煤摻燒量，鍋爐燃燒精準調整。滿足火電機組靈活性要求，滿足發揮機組輔助服務的需要，在火電企業參與電網輔助服務、調頻等方面發揮其優勢。靈活應對全天快速變負荷的要求，從燃料側為企業增收節支、提質增效提供有力保障，進而提升企業的市場競爭能力。

5、經濟效益顯著。原煤倉進行靈活性分倉改造成本低、收益高。以當前市場計算，20.9MJ的高熱值煤價為1000元/t，15.9MJ的低熱值煤價為600元/t，每臺給煤機出力50t/h，以各帶一半負荷計，年內運行小時按5000h，全年低熱值煤占比50%，分倉運行的投入率按40%考慮，年收益為：(50t/h--25t/h)×5000h×(1000元/t-600元/t)×50%×40%=1000萬元。
