隨著人工智能技術及機器人技術的日益發展，巡檢機器人在各種領域中被廣泛應用。智能軌道巡檢機器人是智能化、立體化、移動化的最佳載體，可在電力、倉儲、化工、地下管廊等工作環境替代人類完成基礎性、重復性、危險性的巡檢工作。

火力發電行業具有高溫、高壓、高噪音、高粉塵等特質，巡檢人員長期處于風險系數較高的環境中，加之近幾年勞動成本逐年遞增、用工難等客觀因素，使得電廠巡檢隊伍越來越薄弱，越來越多的企業開始借助智能化巡檢設備來進行輔助巡檢，釋放人工成本，減少安全事故的發生，同時響應國家號召，逐步完成“機器人換人”。

火力發電廠的巡檢區域主要包括輸煤棧橋、變電站、化水車間、冷卻塔等，各個區域普遍存在空間狹小、動線混亂、設備老化等問題。傳統方式采用人工巡檢或固定攝像頭定點監視辦法對設備進行監測，但效率低、全面性差且維護困難。軌道巡檢機器人的投入使用，能夠有效彌補傳統監測方式的不足，提升火電企業安全生產智能化管理水平。

智能軌道巡檢機器人相比于人工巡檢的優勢：（1）智能軌道巡檢機器人的巡檢質量不受主觀因素影響，在工作量大或惡劣環境下，均能保證巡檢質量，程序化設計不會出現漏巡、錯巡；（2）巡檢機器人能夠替代人類進行危險或事故區域的巡檢工作，提升生產現場的安全水平；（3）用機器人替代人工，可為電廠節約人員支出，降低運維成本，提高經濟效益；（4）巡檢機器人具備視頻圖像識別、紅外測溫、聲光報警等功能，豐富了巡檢手段，且后臺系統可儲存信息并進行設備劣化趨勢分析，能夠提前發現設備的異常狀態，保障設備長周期安全穩定運行。

一、軌道巡檢機器人組成及系統設計

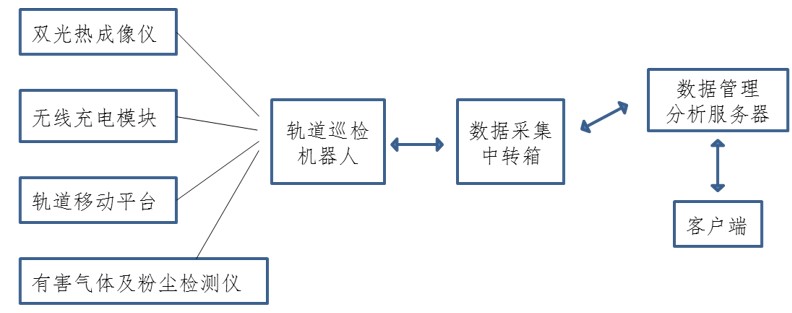

我公司設計研發的軌道巡檢機器人系統主要由機器人本體、軌道平臺系統、無線充電裝置、數據分析服務器、遠程控制系統等組成。

軌道機器人本體包括驅動機構、360°雙視云臺、高清相機、紅外熱像儀、氣體探測器、粉塵監測儀、溫濕度傳感器、超聲避障系統、供電模塊等，可實現多方位多功能有效監控。

軌道平臺系統采用高強度鋁合金型材，防銹防腐蝕，單點承載重量30kg。軌道平臺支持水平、爬坡、豎直、轉彎行走，可實現U型越障、水平直角轉彎、垂直直角轉彎等。行走定位精度在5mm之內，行走速度為5m/min可調。吊裝云臺支持水平360°連續旋轉，垂直0-90°運動。

系統采用無線通信，整個系統內的設備可以實現互相訪問，控制信號、視頻信號、音頻信號、現場傳感器采集數據及報警信息均通過無線網絡傳輸。在各無線AP之間漫游，切換時間小于100ms，通信帶寬不小于100Mbps，視頻、音頻等各類數據可實時傳輸。

巡檢機器人自帶電池電量檢測電路，采用分布式充電站+鋰電池供電方式， 檢測到電池電量低于設定閾值時自動停止當前巡檢任務并發出低電量警報，同時自主運行到充電點進行充電。分布式充電站采用非接觸式無線安全充電技術。

數據分析服務器與遠程控制系統對采集到的數據進行實時顯示、分析、儲存、報警。系統平臺可第一時間對設備異常情況報警，異常數據結果自動推送給相應的負責人客戶端。在大量數據采集的基礎上，可進行模型搭建，綜合機器學習算法，對設備數據進行預測分析，提前提示設備管理人員進行維修，有效提高設備的運行時間及效率。

二、智能巡檢機器人系統功能

（一）熱成像測溫及高溫故障診斷功能

巡檢機器人具備溫度采集功能，采用非接觸式紅外熱像測溫儀，通過捕捉設備輻射的熱紅外線，對設備表面各個溫度數值進行準確檢測，并以熱視圖像的形式直觀展示設備表面溫度分布情況，可對高溫故障點進行快速定位。當被檢測對象超過設定溫度值或發現火源時，機器人可立即發出聲光報警，并將現場溫度畫面第一時間展示在控制室。

巡檢機器人不僅能夠檢測巡檢工用手觸摸檢查的電機、泵、閥等設備外殼溫度，還能夠檢測因安全問題而無法觸摸的轉軸部位，如滾筒、電機、膠帶機托輥的轉軸溫度等。

（二）視頻圖像智能識別功能

巡檢機器人搭載了雙視云臺攝像儀，可實現各個角度不同重點設備運行的圖像信息采集，同時能夠?qū)Σ杉膱D像信息進行深入的圖像特征提取處理，采用量化數據信息智能識別判斷出設備狀態，發現異常狀態及時報警，包括儀表數據識別（如壓力表、溫度表、數顯表、液位計等）、管道外觀對比判別、膠帶跑偏識別、閥桿位置識別、旋鈕狀態識別等。自動記錄并生成報表，經計算、判斷后發出報警，同時實時拍照和錄像至后臺儲存，滿足運行人員隨時調用查看的需求。

（三）有害氣體和粉塵檢測功能

巡檢機器人搭載多參數氣體探測器以及粉塵監測儀，可隨時對空氣環境進行分析，檢測空氣含氧（O₂）量、有毒與可燃?xì)怏w（CO，H₂S，CH₄）濃度以及煤粉濃度，同時將結果反饋給主控室工作人員，超過閾值自動報警，防止由于工作人員對環境的誤判，造成生命危險。這一功能解決了人工巡檢中無法發現無色無味的氣體泄漏，或者便攜手持檢測儀數據無法實時共享的問題。

（四）自主巡檢功能

智能機器人支持全自主巡檢模式。全自主模式包括常規和特殊巡檢兩種方式。常規模式即系統根據預先設定的巡檢任務內容、時間、路徑等參數信息，自主啟動并完成巡視任務；特殊模式即由操作人員設定巡視點，機器人對巡視點自主完成巡檢任務�？蓪崿F(xiàn)對重點設備監察巡檢，并對設備狀態連續、動態的數據進行采集和存儲。

（五）防碰撞及機器人自檢功能

機器人四方位安裝防碰撞超聲波雷達，運行中對障礙物和工作人員進行安全距離探測，遇到障礙自動停止并聲光警示。同時加裝觸式防護，與雷達避障系統構成雙重安全保障，避免在雷達失效的情況下與障礙物激烈碰撞，造成人員或設備損傷。

機器人具備自檢功能，對電源、驅動、通信及各設備工作狀態進行自檢，異常時立刻發出警告，并上傳故障類型信息至后臺管控中心。

（六）大數據智能故障預警功能

隨著巡檢時間推移，巡檢機器人獲取的設備運行數據越來越多，基于大量歷史數據，智能故障預警技術可對設備的運行工況與運行參數關聯分析，并建立設備運行狀態的動態監測模塊，能夠更快速、更準確地發現設備運行期間的異常情況，對潛在故障進行預知性報警，將設備的缺陷隱患消除在萌芽狀態，延長設備的使用壽命，減少停機時間和損失。

同時，巡檢機器人也解決了傳統巡檢數據錄入不及時的問題，實現巡檢數據電子化，為現場生產設備巡檢管理提供高效、獨特的信息采集與統計工具。將巡檢工作中的人員、時間、設備狀況、檢查區域等信息規范地結合在一起，使得巡檢管理直接面向設備，隨時掌握設備“健康”及生產系統的運行控制狀況，輔助設備管理人員科學決策、實效管理。

三、智能軌道巡檢機器人在輸煤廊道中的應用

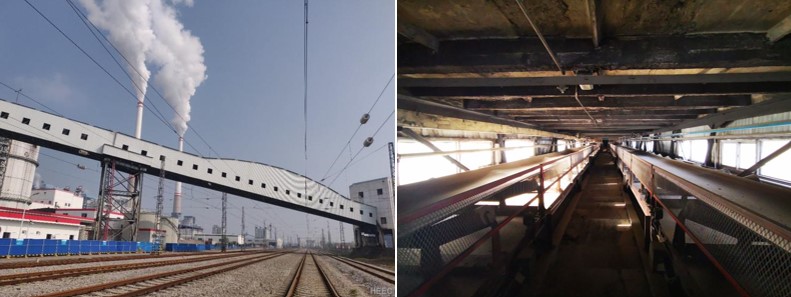

火電廠輸煤系統，作為電廠的重要組成部分，其安全可靠運行是保證電廠安全高效運轉不可缺少的環節。輸煤系統包括皮帶機、碎煤機、除塵器等眾多設備，輸煤線路長，粉塵、噪聲等污染嚴重，目前存在的巡檢問題有：現場高效率、準確巡檢難度大；現場設備巡視工作過分依賴人工、不能及時有效發現問題；現有監測手段有限、已有監測設備未充分發揮作用；原有的電廠信息管理系統無法滿足智能化需求。

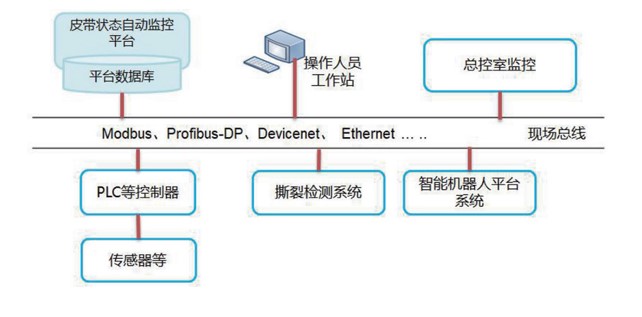

針對惡劣環境下長距離輸煤系統現場監測方式仍停留在平面化、單一化的情況，采用軌道巡檢機器人及融合多組輔助監測模塊的形式協助人工在惡劣環境下完成長距離皮帶狀態自動巡檢監測任務，建立基于軌道機器人的皮帶運行狀態巡檢監測系統，是建設智慧電廠的重要一步。

（一）皮帶機運行狀態全方位監控

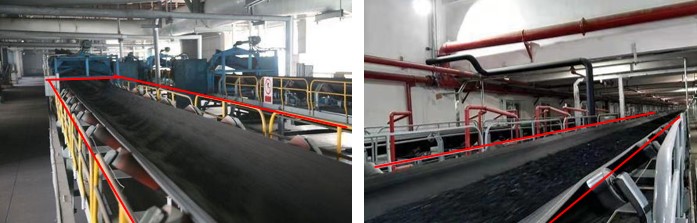

巡檢機器人搭載高清視頻攝像機，通過自動巡檢預置位或手動控制云臺轉動，實現近距離觀察拍攝設備運行狀況�？蓪崟r視頻監測皮帶機的滾筒、托輥等部件及皮帶跑偏、撕裂、落煤管堵塞、積煤積粉等運行狀況。系統采集圖像信息后進行自動識別比對，發現異常時機器人自動發出聲光報警信號，并將現場畫面第一時間展示在控制室。

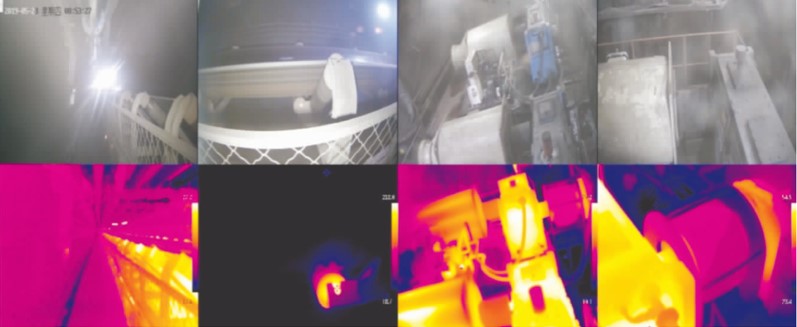

紅外熱像儀對電纜、電機、減速箱等進行溫度檢測，可及時發現火災等隱患，實現全天無間斷對輸煤皮帶機及周邊的巡檢，全面提高輸煤系統的安全性和及時性。采用無線充電技術，能預防電源火花導致的爆炸、火災，從而避免巡檢系統自身給輸煤皮帶帶來的風險�？筛鶕�(jù)需求增加濕度傳感器、粉塵傳感器、聲音傳感器、聲光報警器、人員識別模塊等。



廊道智能安全管控

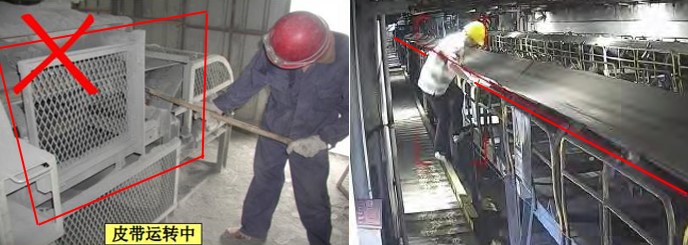

先進的視覺AI智能識別算法，對危險區域進行電子圍欄虛擬標注，通過肢體識別和目標識別等技術、可對現場工作人員進行行為及安全區域識別，對于不按照規定戴安全帽、違規跨越安全防護欄的行為進行警告并記錄，防止人員違規操作導致的安全事故的發生。

當前已有智能設備技術發展情況下，采用智能軌道巡檢機器人協助人工在惡劣環境下執行自動巡檢監測作業是可行的，有效彌補人工巡檢過程中頻率低、覆蓋范圍少、安全性差、準確度差、盲點多等缺點。在運用人工智能（AI）、邊緣計算技術和大數據技術的基礎上，結合提供實時、高效、安全的數據，可為實現智能機器人巡檢監測系統的進一步成長、自主學習及未來的大數據應用打下堅實基礎。

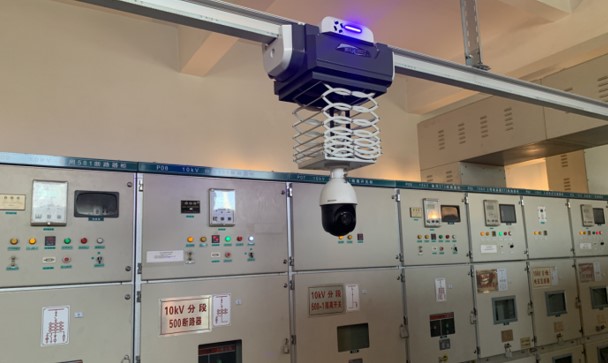

四、智能軌道巡檢機器人在電廠變電站的應用

近兩年隨著電力自動化的高度發展，電力企業已經基本實現全面自動的控制水平。但是高壓配電室、高壓變電站等重要且比較危險的場所仍然采用比較傳統的定點視頻監控來實現日常的運行狀態監控，同時現場仍然靠大量的人力巡檢去判斷現場的安全運行狀態。

傳統的人力巡檢與固定視頻監控主要存在以下幾個問題：（1）巡檢點的數量多，人工巡檢由于工作量大、受人員技能影響，巡檢時容易發生錯檢、漏檢等現象；（2）人員巡檢時處在高壓高危環境中，對巡檢人員的人身安全保障不完善；（3）發生故障時，控制室得到報警信息，再通知負責人員進入危險區域查詢，這一過程的時效性不能滿足緊急故障處理的最佳時間要求；（4）人員巡檢記錄數據查詢的方便性以及信息的互通性比較差。

針對目前重點區域安全生產的實際需求，基于軌道巡檢機器人的智能檢查方案，在能夠最大限度的實現無死角、無盲點的巡視檢查的同時，不影響現場設備的正常運行，且不對既有的人員巡視檢查、檢修等工作造成影響。

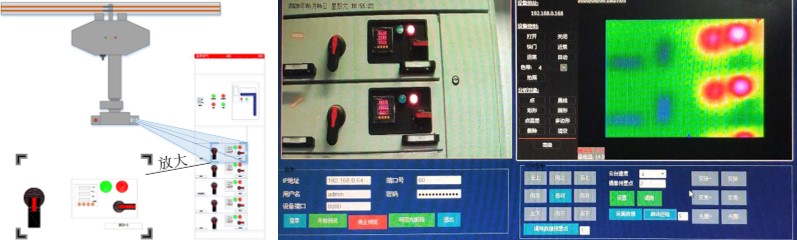

檢測功能：通過紅外熱像儀器檢測運行設備有無過熱情況，通過高清攝像機檢測變電站設備的外觀狀態、發熱狀況、儀表讀數、指示燈狀態、開關柜刀閘分合狀態、設備發熱情況、濕度及臭氧情況等，通過音頻模塊在線分析設備運行是否有異常聲音。

導航功能：按照軌道的既定路線，自動啟動巡視工作，設定檢測目標。可實現程序巡檢、定點巡檢或手動巡檢。

分析與報警：具備設備故障或缺陷的智能分析和報警功能，能自動生成紅外測溫、設備巡視等報表，以便工作人員對故障原因進行分析處理。系統能夠?qū)ψ儔浩�、互感器等設備本體以及各開關觸頭、母線連接頭等的溫度進行檢測分析，實現對設備熱缺陷的判別和報警。

控制功能：通過監控后臺能夠?qū)崟r對機器人進行控制，可對車體、云臺、紅外熱像儀及視頻攝像機進行手動和遠程控制，可準確定位設備區域，遇到故障自動停止，實現重點設備的實時監測，確保設備安全、穩定運行。

變電站軌道巡檢機器人系統以智能巡檢機器人為核心，整合機器人技術、非接觸檢測技術、紅外熱像智能識別技術、多傳感器融合技術、模式識別技術、激光導航定位技術以及物聯網技術等，為電力巡檢提供了科學高效安全的信息化、自動化解決方案。

五、智能軌道巡檢機器人在間接空冷機組溫度場在線監測中的應用

間接空冷機組因為節水節能，在北方缺水地區應用廣泛，但當冬季氣溫降至0℃以下，機組低負荷運行時汽輪機排汽量較少，散熱器溫度場不均勻，造成空冷管束內結冰，空冷散熱片、散熱管易凍結，導致機組不能正常運行，危及機組安全。另外間冷塔散熱器的修復難度高，會造成巨大的經濟損失。因此，對間冷塔進行實時溫度場監測至關重要。

間冷塔周長約500米，根據熱成像儀測溫角度每3-4米安裝一臺，需安裝140臺熱成像儀，耗資700萬元，加上配件、電纜、安裝費等總價達上千萬元。若沿三角散熱器外圍圓周方向搭建軌道平臺，在軌道平臺上安裝三臺搭載熱成像儀的軌道巡檢機器人，分三段不間斷往復行走，既可實現實時視頻監控，又能對散熱片整體溫度采集監測，且費用大幅降低。

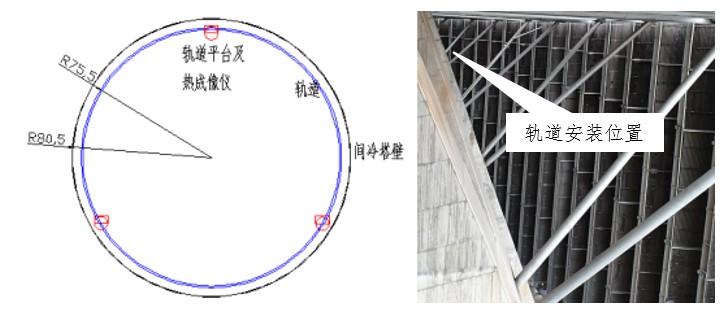

沿間冷塔三角散熱器內側布置一圈軌道，軌道與塔壁用支架支撐固定，軌道平臺系統分三段接入，搭載三套在線式雙光熱成像儀。每套巡檢機器人每行走10米對散熱設備做垂直掃描。分段進行視頻監測和散熱器溫度數據采集，并通過電力載波方式和監測中心的數據服務器通訊。

后臺數據分析系統對不同工況下的散熱片表面溫度進行分析，分析結果可以按不同時間段、不同工況進行查詢，通過溫度異常報警及時提醒工作人員，保證機組安全。
該智能軌道機器人系統可根據散熱塔溫度場在線監測，結合逆流凝汽器風機反轉及真空泵的運行調整，避免散熱管束表面溫度出現較大偏差引起的結冰現象。通過對溫度場不均勻性分析及死區分布可以及時調整風機，平衡各列之間的熱負荷，為空冷凝汽器清洗提供幫助，實現對散熱塔防凍預報警。實現散熱塔的無人值守，大幅度降低人工勞動強度和成本。

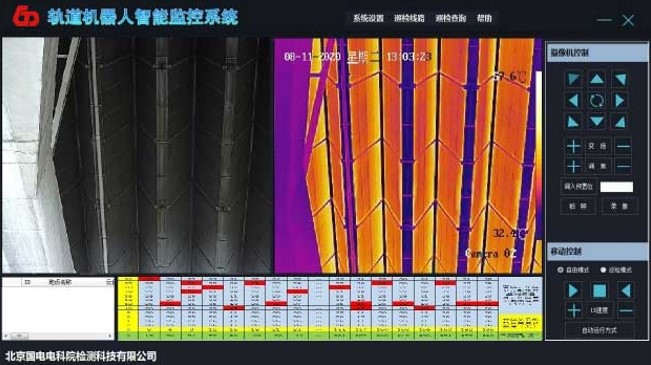

監控系統工作界面分三部分，上半部分是軌道機器人的視頻和熱成像熱的圖像顯示信息，右側是軌道機器人的功能控制，下半部分顯示熱成像儀采集的間冷塔散熱器對應點溫度數值。
