在倡導可再生能源的今天，火力發電依舊是國內的主要電力來源，發電量仍占全國總發電量約70%。整體來看，火電在當前和今后仍然具有許多獨特的優勢，這些都是其他新能源在相當長時期內無法替代的。在雙碳背景下，火電機組需要有更高的靈活性，因此，合理控制成本、提高發電效率是眾多火電企業創新發展的重中之重。而鍋爐設備老化和故障是影響電廠安全、可靠和經濟運行的主要原因之一。

由于鍋爐爐膛內燃燒溫度高，煙氣流速快，水冷壁等受熱面經常出現大面積結焦和爆管事故，導致機組出現非計劃停運，額外增加檢修工作量，造成經濟損失和安全問題，嚴重時甚至?xí)绊戨娋W(wǎng)的平穩運行。因此，加強鍋爐的檢修效率于電廠安全運行至關重要。

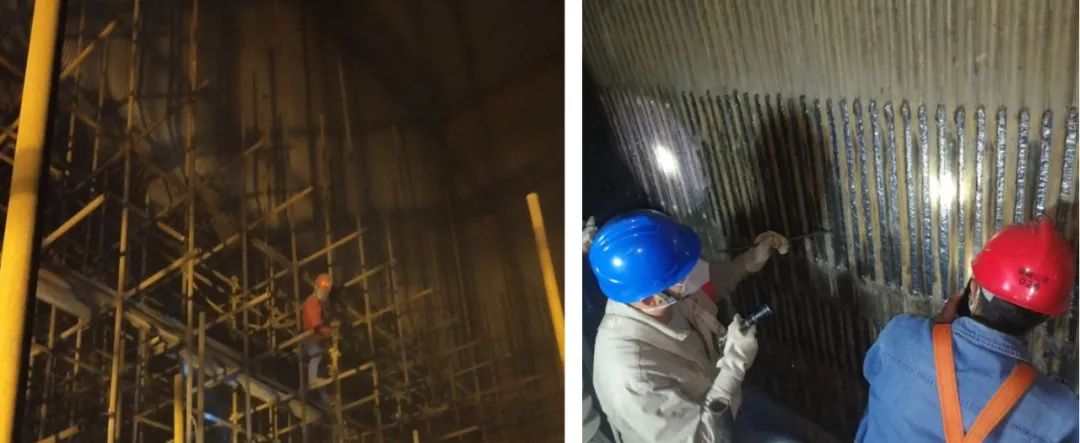

目前針對電廠鍋爐設備的檢修工作主要分為故障停爐檢修與日常定期檢修，一般來說每4個月就要對發電廠鍋爐設備進行一次小型檢修，而每3年則要進行一次大型檢修。鍋爐爐膛高度可達80m，四周由水冷壁構成天然金屬屏蔽體，是一個內部沒有光源的封閉空間，布滿灰塵和煤焦，且充斥著CO等有毒氣體，環境異常惡劣，非常不利于技術人員長時間工作。按照傳統檢修方式，無論是日常檢修還是緊急事故檢修，都需要在鍋爐完全冷卻并經充分通風后搭建大型腳手架或升降平臺，采用人工巡視方案進行全面巡檢。這種方式消耗大量人力物力，成本高昂，耗時長，同時極易出現安全事故，我們迫切需要一種安全、可靠、便捷的宏觀檢查方法來適應大型機組日益增長的需求。

無人機取代升降臺，鍋爐巡檢智能化

近些年隨著工業互聯網、人工智能等新興技術的迅猛發展，無人機憑借其靈活性高、成本低等特點，對于在危險區域或人力不方便抵達的空間開展巡檢、探測有著廣闊的應用需求。目前無人機應用于戶外場景的技術較為成熟，其可以深入應用于農林、物流、氣象、安防、勘測等諸多行業。但在復雜密閉的空間，特別是在類似火力發電廠鍋爐的高空、高塵、雙盲（無GPS、無光照）的工業場景下，無人機的應用尚處于起步階段。

研發人員設計適應此類密閉空間的工業無人機，它可對鍋爐爐膛內部進行自主飛行和高清拍攝，將影像實時傳輸至外部進行計算處理，智能識別內部缺陷等劣化問題并進行實時評估，這種提升改造對火力發電廠具有非常大的吸引力。

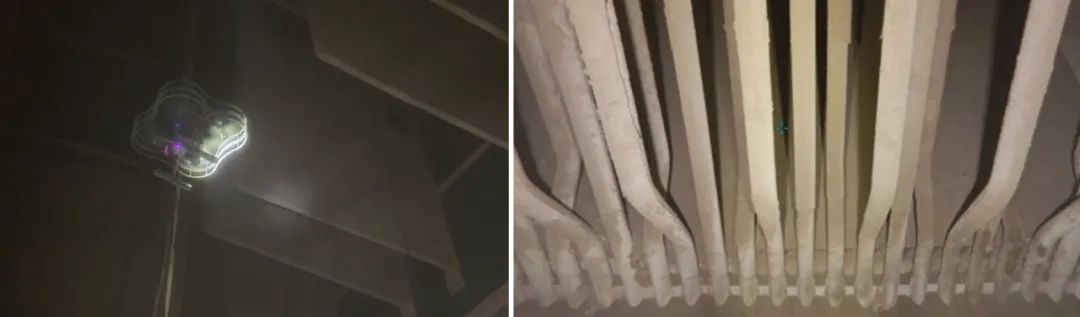

圖 2 無人機智能巡檢圖像采集

利用無人機開展大型鍋爐爐膛巡視主要有以下優勢：

（1）加快檢修速度，降低檢修成本。鍋爐在發生爆管、大面積結焦和燃燒器損壞等事故后，需停爐處理。正常情況下，需一周時間等鍋爐完全冷卻后，搭建腳手架等輔助設備，方可開展水冷壁的巡視和檢修工作。而無人機可承受80℃左右的高溫，能提前進入爐膛巡查，無需搭建腳手架，為檢修爭取了時間，提高了檢修效率，并避免消耗大量人力物力。

（2）降低安全風險。鑒于鍋爐爐膛的惡劣環境，利用無人機可以有效提高爐膛檢修的安全系數。無人機可以在缺氧、CO濃度超標以及光線不足的條件下開展巡檢工作，避免了檢修工人缺氧、中毒或高空墜落的風險，提高了檢修的安全性。

（3）提高檢修精度。無人機能進入腳手架無法搭建的位置采集圖像，利用圖像識別軟件進行分析處理，高精度識別，有效避免漏檢錯檢，提高巡檢精度，降低勞動強度，避免人為誤判和漏判。并且可攜帶各種探傷設備及測厚儀等智能儀表，對重點區域水冷壁金屬管內部情況進行檢查和分析，提高檢修的智能化水平。

同時，無人機系統的后臺軟件也可將檢查結果與歷史圖像進行分析比較，預測受熱面異常工況，提前預警并處理，預防事故發生。

圖3 大型火電機組爐膛無人機巡視技術方案

然而，電廠鍋爐是一個封閉的天然屏蔽體，電磁信號存在多次輻射干擾，且多灰、少光、環境惡劣，爐膛內的無人機巡查存在諸多技術難題：

（1）飛控問題。爐膛內，GPS信號被遮擋，指南針受到金屬結構干擾，人工視覺模塊因?yàn)楣饩�暗而難以工作，導致無人機部分智能功能喪失，在飛行中會出現明顯的漂移，需要地面控制人員依靠豐富的經驗控制飛行姿態，控制難度與作業安全風險增大。此外，爐膛燃燒器附近為重點檢查區域，自然風風力較強，無人機在噴嘴附近無法靠近懸停。

（2）避障問題。爐膛檢測作業主要為近觀檢測任務，指通過對鍋爐表面的近距離觀察，對其焊縫開裂、表面缺陷等問題進行排查。為了得到高分辨率的爐體影像信息，飛行器需要沿爐壁近距離飛行，無人機要能夠自主感知環境、合理規劃路徑并及時躲避障礙物，否則存在無人機與爐壁碰撞，導致事故的風險。

（3）續航問題。目前對多款多旋翼無人機進行現場測試，得出無人機續航時間在15-25min，無法滿足遠距離、長時間的飛行。飛行過程中需預估飛行返程時間，在失去動力前需中斷飛行更換電池。而一臺電站鍋爐的現場檢查通常耗時3-4h甚至更長時間。為滿足檢查需求，需要攜帶多塊備用電池，檢查過程中更換電池不僅容易打亂飛行計劃，而且提高了時間成本。

針對以上問題，我公司研發團隊提出了利用有線無人機進行爐膛宏觀檢查的新方案。

有線供電：為無人機持續添加“補給”

我公司研發的智能巡檢無人機由飛行平臺系統、圖像采集系統、有線供電系統和地面控制系統組成：

飛行平臺系統主要包括動力系統、傳感器、信號處理、GPS、LED照明、無線控制等�？赏ㄟ^(guò)遙控器操縱或者通過系統程序?qū)崿F(xiàn)自主飛行，在鍋爐內飛行到待檢查位置懸停。采用激光雷達和防護罩實現雙重避障，多個不同方向的激光傳感器可完成測距并確定相對位置，在距離障礙物2m時無人機懸停，實現自主避障功能；在一些需要近距離檢查的場景下，通過機身外部的圓形防護罩可防止與爐壁發生碰撞。

圖像采集系統主要包括云臺、相機、傳感器、無線傳輸?shù)�。采用帶有三軸自穩云臺的4K前置攝像頭和1080P的底置雙鏡頭圖像系統，可電動調節攝像頭的方向，5倍變焦，實現對現場高清拍照和攝像。并通過WIFI傳輸模塊將實時圖像傳輸至計算機或手機，實現對爐膛內過熱器、水冷壁等的快速檢查。

有線供電系統主要包括升壓穩壓系統、線纜等。采用地空電力傳輸，220V市電升壓為高壓的直流電通過線纜連接到智能巡檢無人機，線纜長度可達30m，可不間斷地為無人機供電，有效解決了無人機電池續航時間短的問題。

地面控制系統主要包括無線控制、GPS導航、計算機、手機等。采用GPS衛星導航和光流（視覺）導航兩種模式。當鍋爐無法接收GPS衛星信號時，可切換到光流導航模式，利用高亮度LED照明導航到需要檢查的位置，懸停在待檢位置進行檢查。

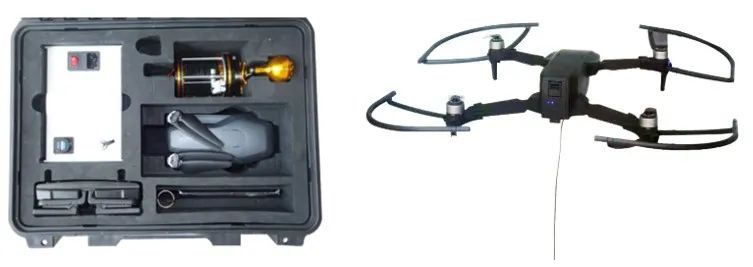

圖 4 有線無人機

一般情況下，無人機從位于爐膛尾部受熱面?zhèn)让娴臓t門進入檢查空間，檢查人員根據鍋爐內部特征判斷無人機所處位置，選擇合適的起點(零點)。檢查時，可按照整體快速掃查與局部重點掃查相結合的方式，在容易發生問題或懷疑有缺陷的部位可懸停進行重點掃查。

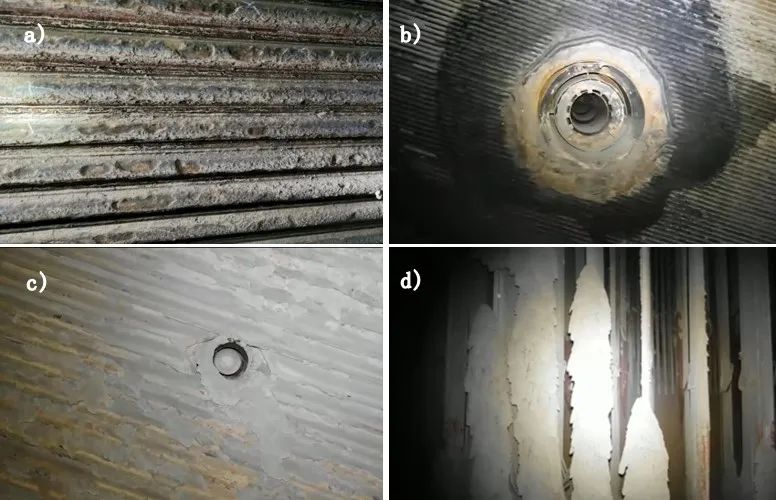

a)水冷壁管高溫腐蝕檢查；b)燃燒器噴口檢查；

c)吹灰器四周水冷壁吹損檢查；d)過熱器管屏外壁結焦檢查。

無人機檢查過程中，對鍋爐受熱面的典型部位以視頻、照片等方式留存。發現缺陷時標明所處位置，井進行多角度拍攝，由檢修人員判斷缺陷類型、大小以及處理方式。當對疑似缺陷存在爭議時，可對存疑部位進行人工檢查確認，確保不誤判。

智能有線無人機檢查有著低成本、高效率、高智能、空間適用性強等顯著優勢，能在爐膛檢查工作中發揮巨大作用。根據后期研發需求，有線無人機平臺可以搭載測厚及氧化皮檢查探頭等，對鍋爐進行更加全面精確的檢查。

鋼絲繩搭載掃查儀，爐膛缺陷一覽無余

針對鍋爐爐膛人工檢查的一系列問題，我司提出的第二種新型解決方案是爐膛視頻掃查儀。該掃查儀由電動攀爬模塊、控制模塊、視頻檢測模塊、智能機械防抖模塊、供電模塊和信號傳輸模塊構成：

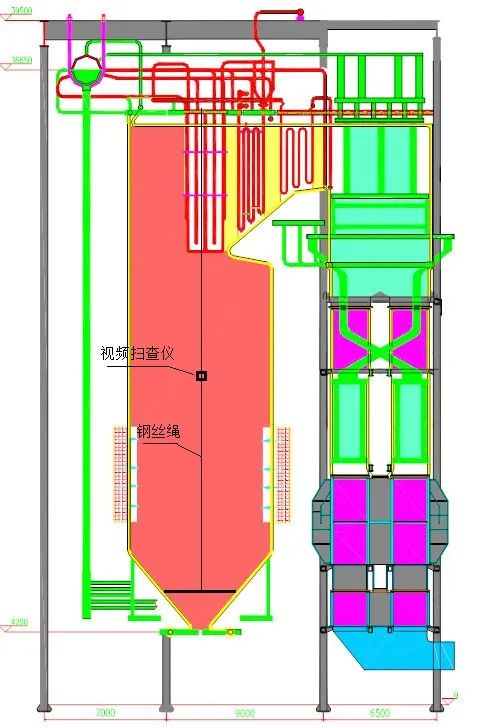

圖6 爐膛視頻掃查儀結構示意圖

電動攀爬模塊由爐膛頂部中心位置固定2根鋼絲繩，下穿至底部中心固定，作為攀爬導向軌道。電動攀爬機構可沿鋼絲繩上下運動，前端搭載高清相機和360°旋轉云臺，運行一定距離后水平旋轉一周，實現對爐膛內壁的全方位檢查。

控制模塊采用便攜式控制箱，內置攜帶10寸高清觸摸屏的安卓系統控制終端，控制掃查儀的爬行、旋轉、變焦、燈光亮度等。

視頻檢測模塊攝像頭采用500萬像素CMOS圖像傳感器，20倍光學變焦鏡頭，高亮度LED照明，實時高清攝像存儲，并具備光學防抖功能，可對爐膛管壁外觀進行全方位掃描檢測和缺陷記錄。后期在爐外可對錄制的檢測視頻進行詳細甄別和分析，對識別出的缺陷進行相應的分級處置。

智能機械防抖穩定系統用于保障攝像頭的穩定性，防止采集圖像動態模糊。電動攀爬模塊在鋼絲上移動時，水平方向會發生晃動，使用20倍光學變焦鏡頭拍攝圖像會發生抖動。該模塊采用機械防抖云臺，它通過陀螺儀、加速度計等傳感器來檢測物體在三維軸向上的角度和運動變化，處理器得到反饋后進行運動分解計算。為了保證物體的空間坐標不發生變化，三個關節部位的伺服電機會向著移動的反方向進行運轉，從而進行精確的運動糾正。

供電模塊負責整套系統的動力輸入與控制，前端視頻掃查儀本體和后端便攜式控制箱全部采用充電式14500mAh鋰電池作為輸入電源，續航時間5小時，可同時外接220V電源做到不間斷供電。 信號傳輸模塊采用點對點無線傳輸，負責整套系統控制信號和視頻信號的輸入輸出，千兆接口，傳輸距離1000m以上，滿足系統所需帶寬。

爐膛視頻掃查儀宏觀檢查的區域包括：

（1）爐膛燃燒器周圍和熱負荷較高區域水冷壁外管壁的沖刷磨損以及高溫腐蝕、變形、鼓包等缺陷檢查；

（2）冷灰斗區域水冷壁管因掉焦砸傷的管壁磨損檢查；

（3）看火孔、人孔門部位水冷壁管磨損、拉裂、鼓包、變形；

（4）折焰角區域水冷壁管因局部水循環水動力特性不好而引起的過熱、脹粗、鼓包以及煙氣飛灰磨損而引起的管壁減薄等缺陷檢查；

（5）吹灰器周邊的水冷壁管壁吹損檢查；

（6）燃燒器處短鰭片等部位的焊縫檢查；

（7）水冷壁管屏拉裂、鼓包、變形，屏式過熱器管出列、結焦；

（8）水冷壁面整體腐蝕情況的檢查，宏觀了解爐膛內部水冷壁結焦積灰和腐蝕情況等。

圖7 爐膛視頻掃查儀宏觀檢查區域

應用有線無人機和爐膛視頻掃查儀，檢修人員能夠安全且快速地進行爐膛內部檢查。相比于傳統的宏觀檢查手段，有著工作周期短、成本低、安全性高、智能高效等優勢，對提升傳統火力發電行業的智能化具有很大價值。

未來，此類爐膛檢查新技術將與智慧檢修系統相結合，根據設備全生命周期各個階段的運行參數、故障信息以及實時在線監測數據，對鍋爐狀態進行分析預測，識別出設備故障或劣化的早期征兆，然后綜合考慮安全性因素和經濟性因素，制定合理的檢修方案，替代傳統模式下根據人員經驗判斷維保周期和故障點的方法，對電力系統提升安全裕度具有重要意義。
