一、項目背景

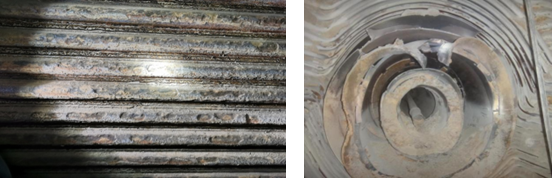

在火力發電廠各種事故中，鍋爐事故約占發電廠總事故的70%以上，而過熱器、再熱器、省煤器、水冷壁四管的泄露與爆管事故在眾多事故中出現頻率最高，約占鍋爐總事故的70%以上。四管泄露是困擾火力發電廠安全生產的一大難題，其結果往往導致機組出現非計劃停運，額外增加大量的檢修工作，造成大量的經濟損失，嚴重時甚至?xí)绊戨娋W(wǎng)的平穩運行，影響國民經濟的穩定運行和發展。

火電廠的鍋爐體積龐大，特別是超超臨界的百萬等級鍋爐，其高度可達80m左右。鍋爐內部煤粉燃燒的環境復雜惡劣，需要在高溫、高壓和具有腐蝕性介質的煙氣環境下長期穩定地運行。爐膛內防磨防爆檢查對鍋爐安全運行具有至關重要的作用。正常情況下，只在B級及以上等級檢修時才搭設爐內大型升降平臺，平時的機組臨停、臨修或C級檢修，一般不開展此項工作，故而，這些鍋爐停運機會在鍋爐防四管泄漏控非停檢查和對爐膛內部真實結焦?fàn)顩r的掌握上失去了一次難得的查驗機會。

按照傳統檢查方法搭設升降平臺有幾個缺點：首先是耗時長，搭設爐內升降平臺大約需要一周時間，拆也需要四天以上，且隨著機組容量越大搭設的工程量也相應增加；其次是成本高，搭拆升降平臺耗費大量人力物力；有些部位依然是升降平臺夠不到的地方，仍須補充一些腳手架，這些部位的架子往往較難搭設；再者，搭拆爐內升降平臺有較高的安全風險，在電廠屬于一項高危高風險作業。所以，對于小修及臨停機組來講這種方法不可取，也不現實。另外一個原因時，對于調停機組，特別是節假日期間的機組調停，往往先只先給出一周的調停時間，因為是調停，要隨時處于備用狀態，你不能隨意擴大檢修范圍或主設備長時間退備，否則會違反調度紀律，廠里不能夠大范圍展開相應的逢停必檢工作，這樣就會白白浪費一次檢查機會，造成機組逢停必檢與停機時間短之間的突出矛盾。

針對上述問題，我們提出了兩種檢查方案：一是利用有線無人機在爐膛內部開展飛行檢查，完成宏觀的四管防磨防爆檢查工作（文章另發），二是用爐膛內壁部視頻掃查儀對爐膛內部空間進行視頻掃描檢查。

二、爐膛視頻掃查儀

為解決上述問題，研發團隊奔赴現場考查，通過多次設計并實際試用，反復迭代，成功研制了一套安全可靠、快速簡便的爐膛內壁部視頻掃查儀。該掃查儀可對鍋爐爐膛內部進行圖像掃描和高清拍攝，將影像實時傳輸至外部進行處理，識別設備的宏觀及微小缺陷并進行實時評估，解決了火力發電廠完全靠人工進行鍋爐防磨防爆檢查的問題。設備前端由20倍高清變焦攝像頭、360°旋轉云臺、高亮度LED照明、電動攀爬機構組成，后端由顯示器、控制主機、軟件組成。

1）設備原理

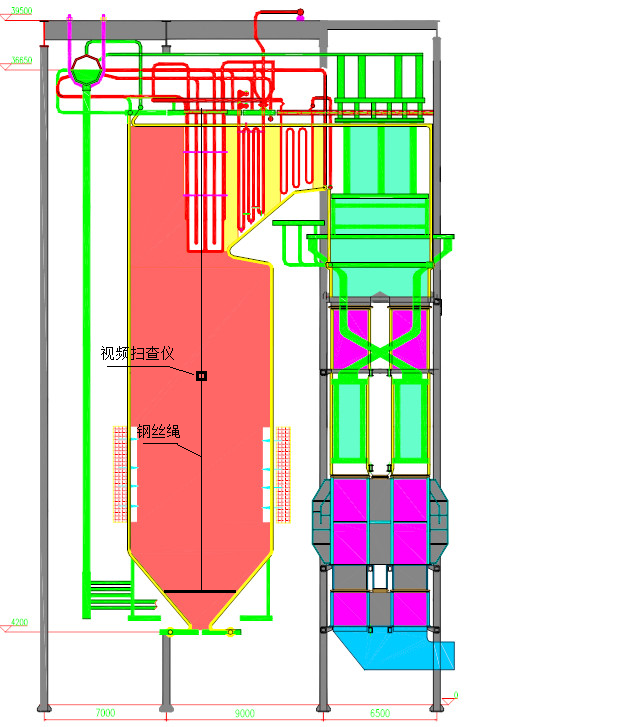

由爐膛頂部中心位置固定鋼絲繩，下穿至底部中心位置固定，作為攀爬導向軌道，電動攀爬機構沿鋼絲繩上下運動，運行一定距離后水平旋轉一周，實現對爐膛內壁全方位檢查。

2）控制系統

控制器采用便攜式控制箱，內置10寸高清觸摸屏的安卓系統控制終端，控制掃查儀的爬行、旋轉、變焦、燈光亮度等。

3）視頻檢測模塊

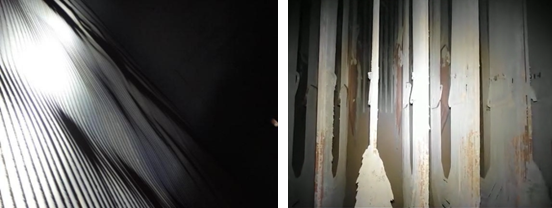

攝像頭采用500萬像素CMOS圖像傳感器，20倍光學變焦鏡頭，高亮度LED照明，實時高清攝像存儲，并具備光學防抖功能，可對爐膛管壁外觀進行全方位掃描檢測和缺陷記錄。后期在爐外可對錄制的檢測視頻進行詳細識甄別和分析，對識別出的缺陷進行相應的分級處置。

4）安全防墜

視頻掃查儀采用兩根鋼絲避免墜落事故。

5）供電模塊

負責整套系統的動力輸入與控制，前端視頻掃查儀本體和后端便攜式控制箱全部采用充電式14500mAh鋰電池作為輸入電源，續航時間5小時�？赏瑫r外接220V電源做到不間斷供電。

6）信號傳輸模塊

采用點對點無線傳輸模塊，負責整套系統控制信號和視頻信號的輸入輸出，千兆接口，傳輸距離1000米以上，滿足系統所需帶寬。

三、爐膛視頻掃查儀宏觀檢查的區域

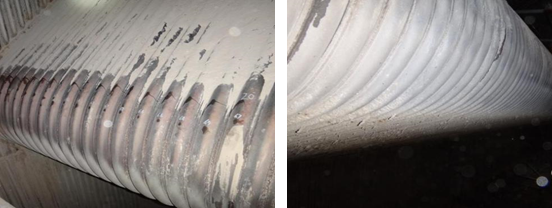

1）爐膛燃燒器周圍和熱負荷較高區域的水冷壁外觀管壁被沖刷磨損的程度以及高溫腐蝕、變形、鼓包等缺陷。

2）冷灰斗區域水冷壁管因落掉焦砸碰傷及管壁磨損。

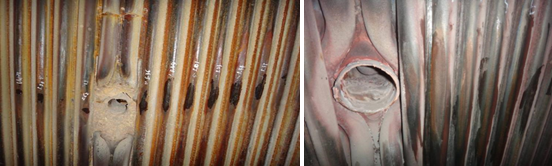

3）所有看火孔、人孔門部位周圍水冷壁管磨損、拉裂、鼓包、變形。

4）折焰角區域水冷壁管因局部水循環水動力特性不好阻礙而引起的過熱、脹粗、鼓包以及煙氣飛灰磨損而引起的管壁減薄等缺陷。

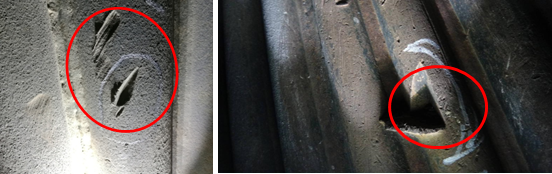

5）爐膛水冷壁四周布置有大量的爐膛吹灰器，其對水冷壁結焦進行吹掃的同時，也有可能對吹灰器周邊的管壁造成吹損，因此對吹灰器作用范圍內壁面的檢查是一項重要工作。同時可以直觀地對吹灰器槍頭進到位、退到位位置進行逐一檢查，確保槍頭進、退位置正常，角度正常，不會對水冷壁產生吹損。猶如人員在站在爐內對吹灰器進行調試，這個對防止和杜絕吹灰器對冷壁管的吹損有巨大功用，基本上就可避免水冷壁被爐膛吹灰器吹損這一重大生產問題。

6）鰭片水冷壁與管子的焊縫開裂、嚴重咬邊、漏焊、假焊等情形，重點對組裝的片間連接、與包覆管連接嵌裝短鰭片，燃燒器處短鰭片等部位的焊縫做外觀檢查。

7）水冷壁管屏拉裂、鼓包、變形，屏式過熱器管出列、結焦。

8）水冷壁面整體腐蝕情況的檢查，宏觀了解爐膛內部水冷壁結焦積灰和腐蝕情況

四、結論

鍋爐爐膛內部傳統的檢查方法有工作周期長、經濟效益差、危險性高等缺點，而我們采用爐膛掃查儀檢查有著低成本、高效率、高智能、時間短、本質安全等顯著優勢，能在鍋爐爐膛高效檢查工作中發揮巨大作用，這對提升傳統火力發電行業的智能化具有較大的價值。
