一、在鍋爐防磨防爆和金屬監督中的應用

1. 有線無人機在爐膛飛行檢查

（1）應用范圍

● 停爐后對爐膛進行宏觀檢查；

● 屏過、末過不易搭設腳手架區域檢查；

● 不搭架和不升降檢修平臺對吹灰器、燃燒器檢查；

● 在檢修人員進入爐腔之前，先對爐腔進行結焦情況檢查和判斷，為搭設腳手架平臺創造一個安全的環境。

(2) 使用現有無人機存在的問題

● 續航能力差；

● 避障定位不適合爐膛；

● 無法穩定飛行及懸停。

(3) 有線無人機特點

● 采用有線供電飛行不限時，線纜長度可達到30m；

● 三軸自穩云臺的4K攝像頭；

● 無人機在鍋爐中懸停采用光流（視覺）導航模式；

● ?無人機在鍋爐中避障采用激光雷達和防護罩形式實現雙重避障。

2. 水冷壁爬行機器人在防磨防爆檢查和內壁腐蝕坑檢測中的應用

（1）應用背景

爐膛內防磨防爆檢查對鍋爐安全運行具有至關重要的意義。正常情況下，只在B級及以上等級檢修才搭設爐內大型升降平臺，平時的機組臨停、臨修或C級檢修，一般不開展此項工作，對鍋爐防四管泄漏非停檢查和結焦?fàn)顩r判斷失去了一次檢查、驗證的機會。如果按照傳統檢查方法搭設升降平臺有三個缺點，首先耗時長，搭設爐內升降平臺大約需要一周時間；其次成本高，搭設升降平臺耗費大量人力物力。最后部分部位架子難搭設。所以對于小修及臨停機組來講這種方法不可取。

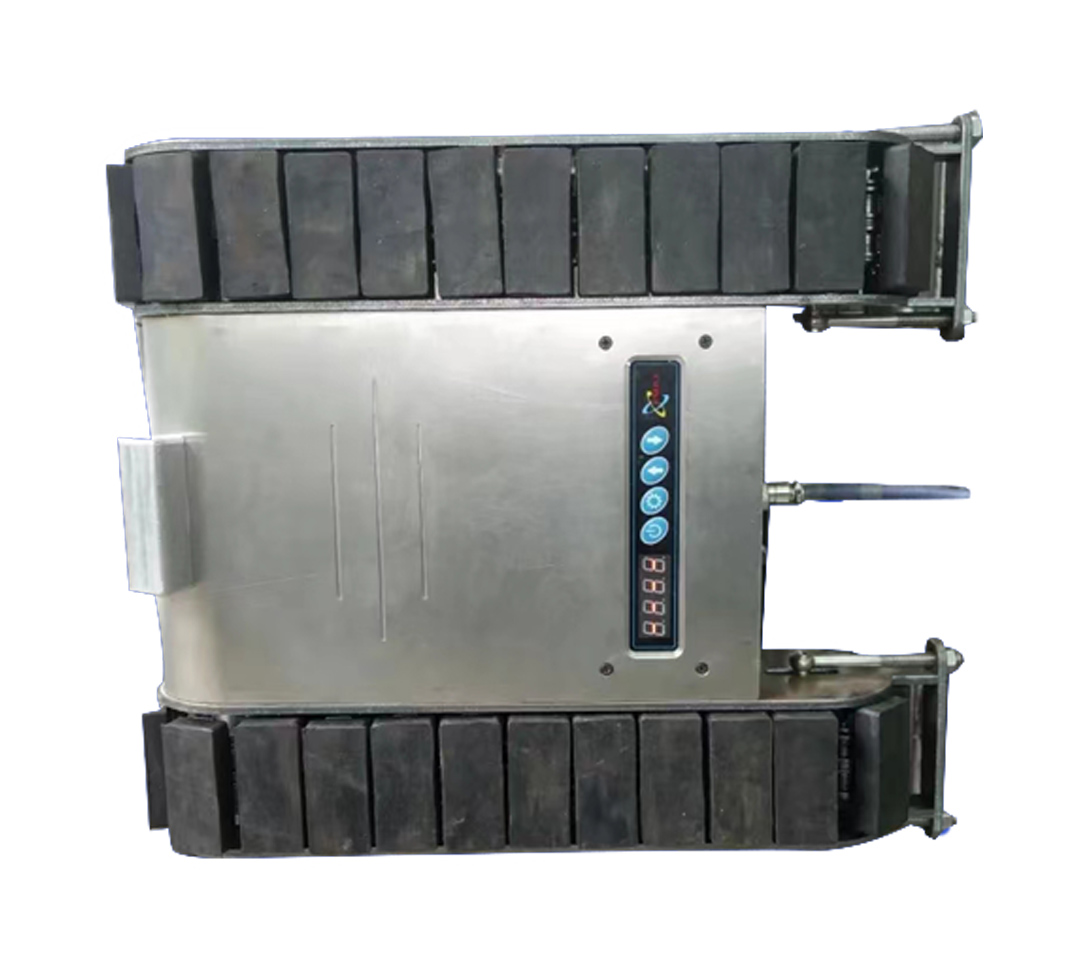

（2）功能介紹

機器人搭載漏磁檢測儀、行程計數設備、管子計數裝置、自動噴碼機、高清攝像機等設備：縱向移動在水冷壁管屏上，同時對5根管子進行高精度內壁腐蝕坑檢測，靈敏度高，可發現直徑2mm腐蝕坑。無需耦合劑，高清攝像，自動對應管子記錄測厚數據，有問題的管子自動噴碼。檢查完畢后機器人再橫向移動另一位置進行工作。

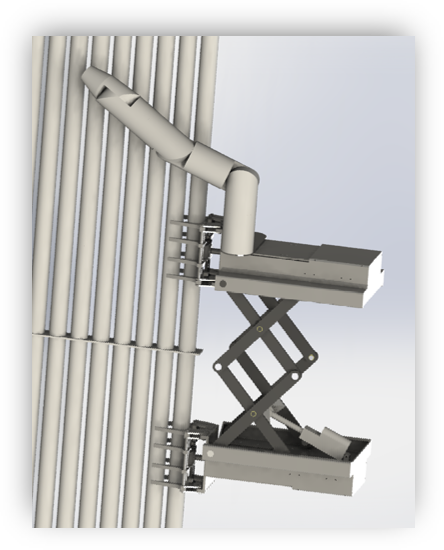

3. 抱式機器人在管屏受熱面防磨防爆檢查中的應用

（1）應用背景

爐內管屏結構復雜、環境惡劣，并存在高空墜落的危險，能檢部位基本是人員可到達區域，漏檢部位較多，使用抱式機器人搭載機械臂檢測探頭，可完成危險部位、狹小部位、高空區域的難點檢查，同時省去搭腳手架、拉管屏的時間及費用。

（2）功能介紹

抱式機器人上機械臂搭載高清攝像頭，可實現對管壁外表面結焦、腐蝕、損傷、較大裂紋的檢測和記錄；搭載電磁超聲測厚儀，可實現對管壁厚度測量，發現并且定位減薄缺陷位置；通過管徑傳感器，可確定管徑脹粗缺陷，有問題的管子自動噴碼等待處理。抱式機器人可跨越管夾爬行20米高的管屏。

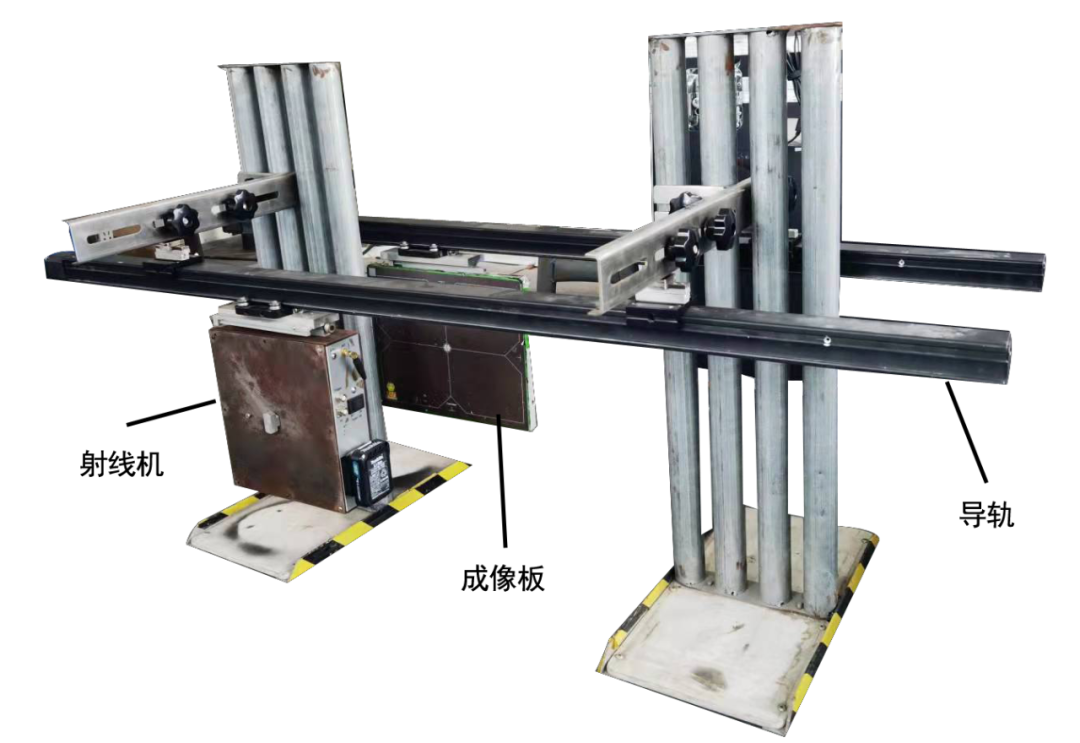

4. 冷陰極數字射線及其軌道工裝在受熱面焊口檢驗和彎頭氧化皮檢測中的應用

(1) 冷陰極X射線數字檢測儀及其軌道工裝體積小(厚度小于10cm)，重量輕(小于10kg)、成像快速(每張圖像小于2秒)、拍照位置移動時間小于2秒，高質量成像效果等優勢，適用于爐內狹小空間管屏焊口缺陷的檢測。

(2) 冷陰極數字射線技術，適用于檢測鐵磁性材質、不銹鋼材質受熱面管底部彎頭管內氧化皮堆積情況檢測，為是否割管處理提供有效直觀的圖像依據。

5. 聯箱視頻機器人在聯箱清潔度檢查中的應用

(1) 大容量鍋爐聯箱的管徑一般都大于300mm，長度在5m以上，四周都是小管孔，聯箱內部需要檢查的內容有：聯箱底部是否有異物；管座焊口是否有根部缺陷；節流孔是否有堵塞物。

(2) 目前檢查聯箱主要靠內窺鏡，但效果不理想：內窺鏡線纜在聯箱內無法推進；內窺鏡很難對準某個小孔；內窺鏡燈光弱，圖像效果差。

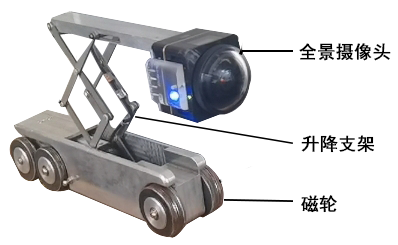

(3) 新研發的聯箱視頻機器人可從手孔(大于70mm)進入聯箱中電動爬行，電動升降支架將高清全景鏡頭置于聯箱中心線位置。鏡頭視角214度，可清晰顯示周向小孔圖像、小管孔的焊口和節流圈。檢測效率高，定位準確，不留死角，檢查一個聯箱只需不到半小時。行走時磁性吸附，避免重心不穩側翻，且能把鐵磁性異物用磁鐵帶出來。

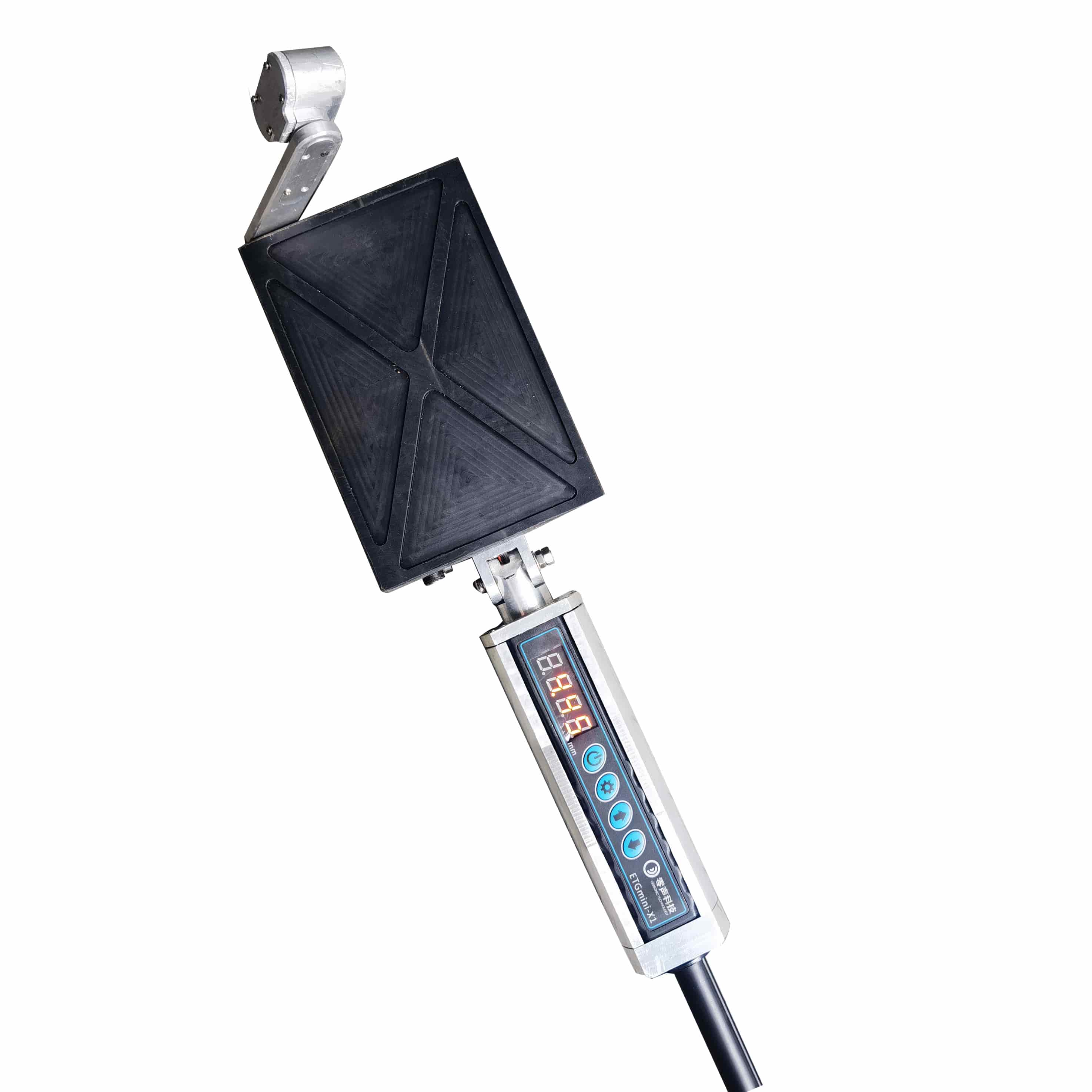

6. 防磨防爆專用工具——管屏厚度(脹粗)掃查器

(1) 目前水冷壁防磨防爆檢查工序是每堵墻的檢修平臺上站3個人，其中1人打磨，1人測厚，1人記錄，共12個人需要4天完成水冷壁的全面檢查，如果用管屏厚度(脹粗)掃查器4人2天完成，效率是原來的6倍。對間距小、人員無法進入的管屏也能檢查，大大提高受檢數量和超標管子檢出率。

(2) 管屏厚度(脹粗)掃查器搭載電磁超聲測厚儀、噴碼機、管子計數器等設備，厚度小于50mm，兩邊兩排小輪使掃查器能平穩橫行在管屏上。

二、智慧電廠中的應用

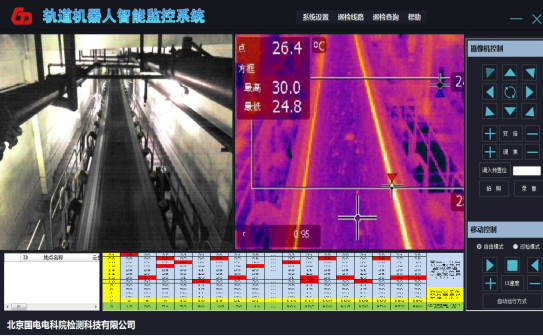

1. 輸煤管道巡檢機器人

輸煤廊道因距離長、環境差，巡檢人員無法及時巡檢并發現問題，迫切需要巡檢機器人代替巡檢人員。

巡檢機器人搭載紅外熱像儀和高清攝像機實時視頻監測皮帶機的滾筒、托輥、皮帶跑偏等皮帶運行狀況、落煤管堵塞、積煤積粉等；紅外熱像儀監測電纜、電機、減速箱、現場環境溫度及時發現火災等隱患，達到全天無間斷對輸煤皮帶機及周邊巡檢。

2.空冷島（塔）測溫清洗機器人

空冷系統冬季防凍以及散熱片清洗是空冷機組運行的一個很重要的問題。

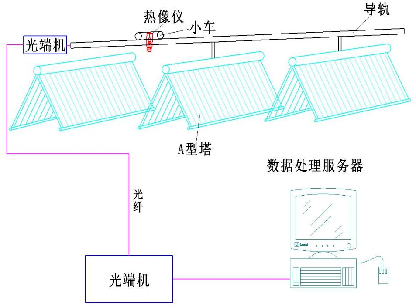

(1) 測溫、清洗軌道平臺在空冷島上的應用

在空冷島散熱器上端安裝固定支架，并在固定支架上安裝導軌，導軌上安裝可移動的智能小車，小車上裝有自動對焦鏡頭的雙光熱成像儀或高壓氣水噴頭，實現對直冷機組散熱器溫度信息的采集和臟物的清洗。

小車每移動到兩組A型塔中間控制熱成像儀或氣水噴頭旋轉一周對空冷島散熱器溫度進行采集或清洗，熱成像儀采集的溫度信息通過光纖傳輸?shù)竭h程數據服務器。通過熱紅外分析軟件對實時采集的熱像進行處理、記錄和報警。

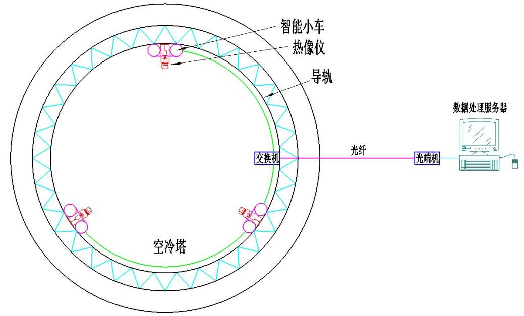

(2) 測溫、清洗軌道平臺在空冷塔的應用

沿空冷塔三角散熱器布置一圈軌道，長度約490米，高度24米，軌道與塔壁用支架支撐固定，軌道平臺系統分三段接入，搭載3套雙光熱成像儀或氣水噴頭。每套小車每行走10米對散熱設備做垂直掃描運動。分段進行視頻監測和散熱器溫度數據的采集或臟物清洗，并通過電力載波方式和監測中心的數據服務器通訊。每套系統行走長度160米，巡查一次的時間在16分鐘左右。

3. 智能手電巡檢系統

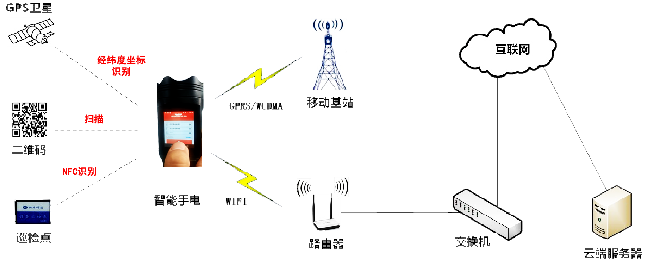

手電是巡檢人員到現場必帶工具，將手電和智能手機結合一起，組成智能手電巡檢系統。巡檢人員攜帶一把智能手電將完成所有的巡檢任務，實現人員現場定位，依照巡檢計劃將所有設備巡檢信息發送到云端服務器，客戶不需要維護，云端軟件及時免費升級，該系統簡單、實用、成本低，能滿足生產現場所有巡檢工作。

4.智能安監儀

(1) 應用背景

目前各發電企業都有智慧管理系統、視頻監控系統、MIS系統、門禁管理系統等管理手段，但安全事故時有發生，安全漏洞沒有堵住，關鍵是生產現場的監控不可能面面俱到，而且是被動錄像追溯，不能主動發現違章現象，特別是不系安全帶無法監控，智能安監儀彌補這一短板，解決了生產現場安全的實際問題。

(2) 產品功能

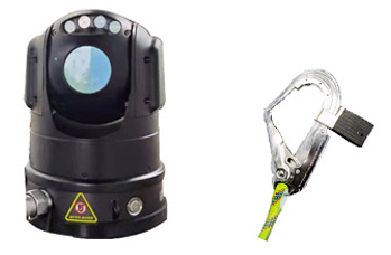

智能安監儀不僅是一臺移動充電的攝像頭，更具有以下功能：

安全帽檢測：對施工人員有無佩戴安全帽進行檢測，并可識別安全帽的顏色；未佩戴安全帽聲光報警。

安全帶檢測：對施工人員未正常懸掛安全帶、或者懸掛在身上進行檢測并聲光報警。

抽煙、打電話檢測：對施工人員有抽煙、打電話等違章行為進行檢測，并聲光報警。

電子圍欄：可實現作業現場周界檢測。

人臉識別：通過上傳人臉照片到數據庫，可實現人員的識別。

視頻監控：實時對施工現場視頻錄像和遠程監控。

遠程通訊：WIFI、4G/5G全網通等通訊模塊，可通過電腦、手機查看視頻和違章信息。

定位功能：室外通過GPS/北斗雙模塊定位智能安監儀的位置，室內掃描二維碼。
