一、概述

目前電力系統現場作業環境復雜且點多面廣，是現場管理的一大難題，尤其進行檢修作業時，檢修項目多、交叉作業多、流動性大；而且外委較多，外委人員安全意識和技術水平參差不齊，違章作業頻發，容易引發安全事故；使得安全管理及監管難度更大。

為確�，F(xiàn)場作業安全可控，全面提升管理效率，通過信息化管理手段，達到事前管控、事后追蹤分析的目的。本系統將人工智能、云計算、移動互聯網、智能終端、物聯網等先進技術與現有生產管理系統、全廠視頻監控系統、入廠權限系統設施相互通訊、數據整合分析應用，搭建一套科學智能的現場作業智慧安全管控系統，提升廠區整體的安全管理水平，促進公司高質量安全發展。

二、系統架構

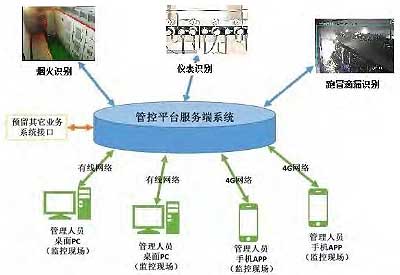

系統設計基于網絡數據傳輸架構，可以不用改變原有的監控系統，利用工廠現有網絡， 實現統一監測和分布式管理。

(1) 感知層：對前端的攝像機、平臺視頻流進行采集接入；

(2) 網絡層：視頻數據上通過網絡傳至云端；

(3)?系統層：系統對采集的視頻、溫度等數據后進行實時處理分析，并提供系統設備管理、告警聯動、規則設置、電子地圖、告警統計、報警訂閱、權限管理等功能；

(4)?應用層：提供實時數據點播、實時分析告警、告警檢索、告警錄像、報警統計、趨勢分析等功能；

(5) 展示層：提供 WEB 端、PC 端、大屏/電視墻、手機端（微信公共號、短信、電話）多種展現方式。

前端架設高清網絡攝像機等各種識別傳感器，通過局域網將視頻傳至監控中心。中心智能分析系統獲取到前端數據，進行實時的分析與監測。當出現異常的情況，將數據傳送中心管理平臺，并發出告警提示，同時驅動現場攝像機音響播放預警提示。對于值班人員沒有及時響應的情況，還可以上報上一級主管，通過手機短信、電話、郵件等方式上傳預警現場照片和視頻，快速處置緊急事件。后端智能分析系統支持視頻管理端、云客戶端、手機端，3種告警展示方式。所有終端均支持從系統接收推送的告警信息，系統日志，用戶報表。支持微信公眾號、郵件等方式的告警推送。

（1）系統和移動APP中進行外委單位的入廠資質申報，由外委單位自行填寫單位的基本信息，包括法人代表姓名、法人代表電話，單位指派的聯系人、聯系電話、郵箱、傳真、企業地址、外包單位概況等。支持登記營業執照、安全生產許可證、法人代表資質證書、法人授權委托書、企業安全資質證書、施工資質證書、項目經理證書、安全員證書、“四措兩案”和近三年安全施工（維護）記錄資質等電子信息。

（2）外委單位申報的工作流程審批，在系統和移動APP上對外包單位提交的資質進行審核。可查詢資質申報的記錄和本單位資質的審核狀態。

（3）經授權的管理者可查看所有外委單位的信息，資質過期的單位有重點提示，并支持外委單位的入場、離場等操作。

（4）支持外委單位黑名單管理，經授權的管理者可將外委單位移入或移出黑名單，需說明原因。

（5）注冊成功的外委單位可在系統和移動APP中進行人員信息的注冊登記，包含姓名、年齡、住址、學歷、手機號碼等基本信息，工種、工齡、專業類別、技術等級、職稱等職責信息，并同步上傳身份證、人臉信息、體檢報告及工傷保險（或意外傷害保險）、特種作業資質證書等資料，提交系統審核。

（6）支持外委單位人員信息登記注冊的工作流審批，在系統和移動APP上對外包單位提交的人員注冊信息進行審核�？刹樵內藛T信息申報的記錄和審核狀態。

（7）支持外委單位人員的入場、離場操作，支持將人員加入黑名單。

（8）支持外包工程的管理，外委單位可通過系統或手機APP在線辦理開工報告，提交開工申請，審查通過后可進行外委人員信息登記注冊。

（9）支持安全技術交底，包括交底類型、名稱、時間、地點、人數、接收人和交底內容等，支持交底照片和文件的登記。

（10）支持外委單位施工安全評價，每個工程完成后，可進行安全評價，包括施工進度、質量、安全等方面的評價。

（11）外委單位施工流程支持步驟條導航操作，涵蓋開工申請、安全交底、施工評價等步驟。

2. 作業人員安全管控系統

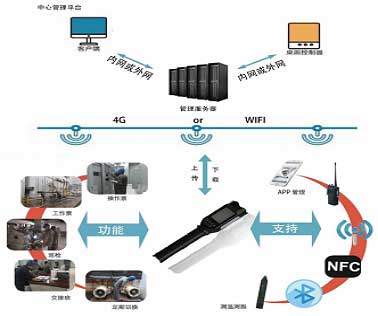

整個廠區布置多臺無線AP，實現生產現場區WiFi信號的全覆蓋，利用高清布控球、移動單兵記錄儀、移動安監儀等設備實現現場監控、錄像、遠程喊話、拍照、人臉識別、安全防護預警等功能，利用信息化手段規范工程現場安全監護，利用科技手段強化外包單位、人員的安全作業管控，有效監督外委單位作業，減少習慣性違章現象的發生，促進較大風險作業管控系統化、移動化、智能化，逐漸由“人防”布控向“技防”轉變。

（1）通過人臉門禁系統，結合人臉識別人員統計分析，記錄人員到崗信息，包括到崗時間、地點、頻次等。

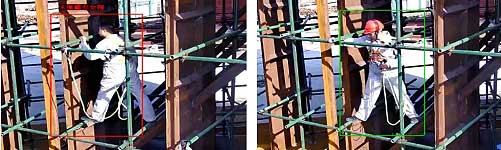

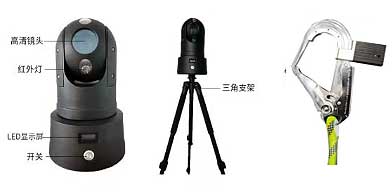

（2）通過作業現場布置移動安監儀、智能安全帶等手段加強對現場作業不正確佩戴安全帽、安全帶等違章行為的安全管控，系統具備實時監控、錄像回放、遠程對講等功能，管理人員可以通過平臺或手機APP遠程掌控作業的實際情況，監督作業過程，并對違章行為及時警告制止。

（4）安全管理人員無法及時到達的施工現場，可通過集控室、輔控室、設備部、安監部等布置的大屏或手機APP實時查看施工現場情況。

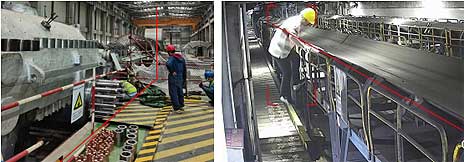

（5）根據施工現場情況劃定電子圍欄范圍和規則，通過現場攝像機+智能分析算法對進入電子圍欄監測區域的活動目標進行識別，對封閉空間、關鍵區域徘徊的人員目標進行識別，實時且準確監測區域是否有入侵，提供告警提示、信息推送。

（6）通過移動終端上傳現場發現的問題、風險、違章照片、視頻等信息，系統自動發給相關責任人，內部管理人員審查違章信息，系統根據規章給出處罰舉措，并發出提醒督促施工現場負責人整改。

4. 無人車間軌道平臺巡檢系統

通過在無人生產車間部署智能軌道巡檢監測平臺，實現對設備巡檢自動化，提升對設備的安全管控，提高數據采集質量，提升工作效率，提升企業安全生產效能及風險隱患防控能力。適用于對各種環境惡劣、現場情況復雜的場所及設備的監控與巡檢。代替人工巡檢，減輕勞動強度、降低勞動風險、提高生產安全性。巡檢機器人能夠全天候全方位全自主對發現場設備進行無人值守巡檢，從而代替繁重的發電廠設備人工巡檢。作為感知綜合體，智能巡檢機器人上安裝有多種傳感器，如溫度、濕度、振動、氣敏、氣壓、視頻等，可以實現對設備運行狀況、人員違章、儀器儀表識別、跑冒滴漏、現場環境的綜合檢測，而且利用其自身的移動功能，配合360度云臺攝像機預置位功能，可以實現軌道精確定位及設備儀表正面準確抓拍識讀功能，以保證識讀設備數據的嚴謹及準確性。對巡檢數據進行對比和趨勢分析，及時發現設備運行的事故隱患和故障先兆等。適用于輸煤廊道、變配電間、化學車間等重點巡檢區域。

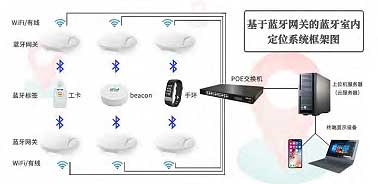

5. 人員定位系統

通過為每個作業人員佩戴有源電子標簽，讓管理員隨時、隨地，根據需要了解生產作業人員的活動軌跡與當前所處位置，保障對生產現場人員安全管理。

在傳統工器具管理系統的基礎上，采用成熟的二維碼技術進行工器具的智能數字化管理。將工器具的信息錄入管理模塊后，將生成的相關信息發送給二維碼管理模塊，二維碼管理模塊根據接收到的信息生成二維碼，生成的二維碼可粘貼于工器具表面，進行掃描二維碼可讀取工器具信息和對工器具的管理。該智能管理電子庫房主要包括：倉庫情況、借出登記、歸還登記、記錄查詢、試驗信息、入庫出庫、定期檢查、信息錄入、二維碼管理等模塊。

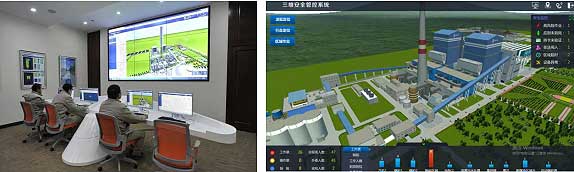

7. 三維智慧電廠

(1) 三維可視化電廠管理平臺，同工廠的 MES 系統、視頻監控、語音廣播、自動化設備實時監控系統等集成在三維可視化的管理平臺上，實現所有孤立系統的統一管理，結合監控中心大屏幕可以展現整個廠區實時數據監控以及各個生產車間各個監控環節的監控數據，同時工廠的日常生產、維護、擴建和維修項目提供完整、準確和可靠的基礎數據依據。
(2) 三維智慧電廠自動化設備的實時監控,整合智慧電廠現有系統的實時數據與管理數據,打破傳統二維軟件的缺陷,實現預警分析，預案分析等功能。
