燃料智能化集中管控系統

一、項目概述

隨著電力體制的改革，信息化和工業化深度融合等科技進步的推進，以及節能減排、霧霾治理一系列環保政策的出臺等多種因素的共同作用下，火電企業面臨著新形勢、新挑戰，同時也帶來了新機遇。

燃料管理作為火電企業降本增效的關鍵環節，是火電企業核心競爭力之一，燃料管理水平的高低直接反映了火電企業管理水平的高低，也直接影響著火電企業的經濟效益。傳統燃料管理模式流程環節較多、人為因素影響較大，廣泛存在著燃料業務數據不準、管理效率不高的問題，所以探索新的燃料管理模式，實現精細化燃料管理是火電企業經營的生命線、安全生產的保障線、成本管理的主控線。

二、項目目標

1、集中管控

集成布置、集中管控燃料業務流程，實現關鍵環節數據監測，解決燃料管控難度大、風險高的問題。

2、設備自動

實現燃料計量、采樣、制樣、化驗、存樣、儲煤、工作自動化、標準化，提升管理水平。

3、數據互聯

自動采集與傳輸燃料數據信息，實時掌握入廠、庫存煤的數量，提高燃料信息完整、準確、及時性。

4、實時監控

對燃料現場，圖像實時監控、設備狀態監測，提高整體運營效益及應對現場變化的能力。

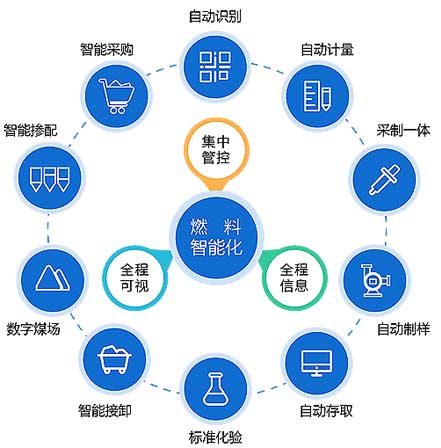

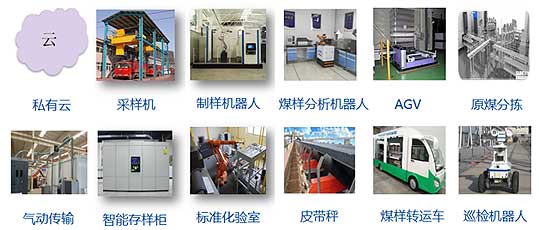

燃料全流程閉環管控圖

三、系統功能

燃料智能化管控系統綜合運用信息技術、接口技術以及其他現代科學技術，實現燃煤全過程生產自動化、管理信息化、過程可視化、管理環節無縫對接、無人干預，管理數據自動生產、網絡傳輸，工作全程實時監控，從而實現物料流、信息流、監控流的有效閉環管控制。

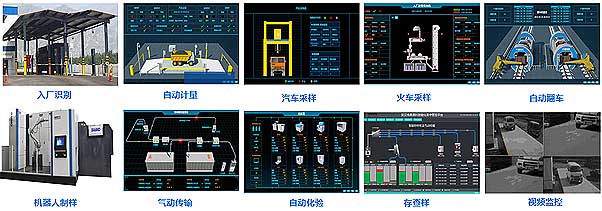

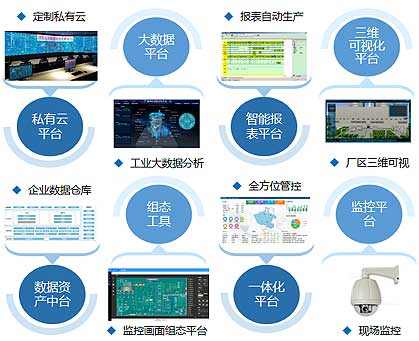

1、系統功能-架構圖

2、管控中心

（1）一體化平臺：網絡將燃料進出場管理、計量、采制樣、樣品傳輸、存取、煤場各個環節設備控制系統集成一監控平臺，實現數據局實施采集展示、設備狀態監視。

（2）實時交互：監控人員通過大屏幕顯示實時了解各個工作流程的情況和主要數據，可與現場進行實時交互與遠程遙控。

（3）信息穿透：根據實際現場布置圖，將現場分成若干區域,設置多個信息熱點，可進行信息穿透。

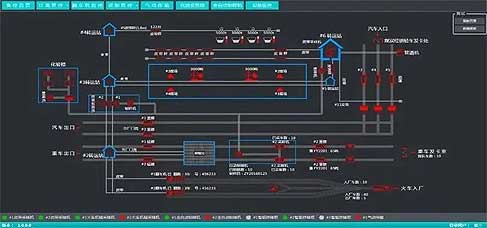

3、集控總覽

（1）流程管控：對燃煤進出廠、計量、采樣、制樣、傳輸、存儲、化驗、裝卸等環節實時跟蹤、自主反饋，實時掌控業務進度節點和作業熱區，輔助指揮調度。

（2）數據監控：設備運行參數實時監控，燃料進、存、出，量、質信息實時更新展示。

（3）視頻監控：對關鍵區域和重點作業環節現場實時視頻監控，規范人員行為，異常數據現場追溯。

（4）遠程指揮：實現遠方對底層設備的啟、停和人員調度。

4、集控自動識別

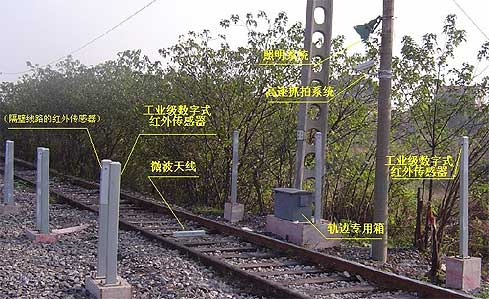

（1）火車識別：來煤通過火車車號自動識別裝置，實現采樣車輛自動識別。

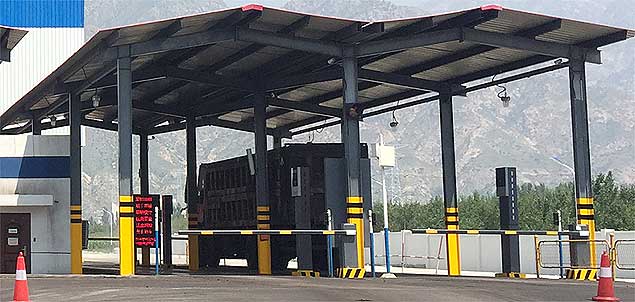

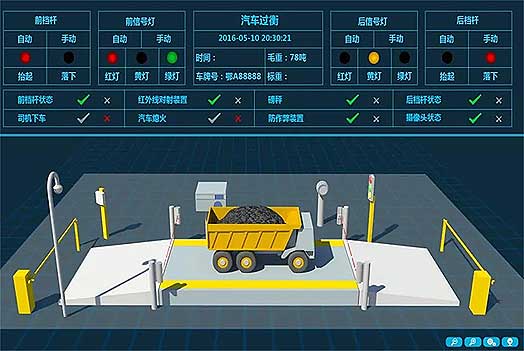

（2）汽車識別：應用射頻技術、感應技術、圖像識別技術，實現入廠、過磅稱重、采樣、卸煤、出廠過程中的來煤自動識別管理。

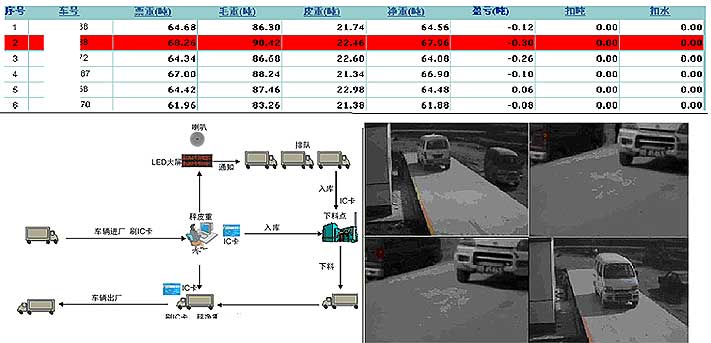

5、集控計量

（1）數據可視化展示：集合了編號、車次、礦別、發站、到站、車號、票重、毛重、皮重、凈重、過衡速度、時間等信息，可進行單條信息穿透展示和規批、分礦別實時統計可視化展示。

（2）預警提醒：結合大數據分析應用，對異常數據預警提醒。

（3）遠程監視：與衡器接口集成，實現對計量設備的遠程監視，包含設備故障、計量脈沖、瞬時流量。

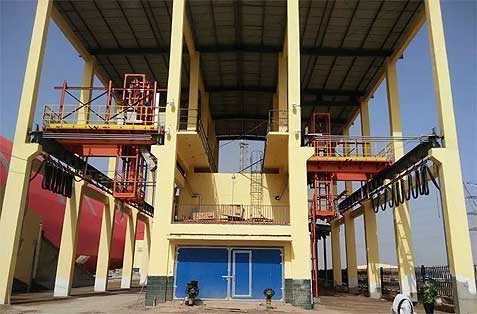

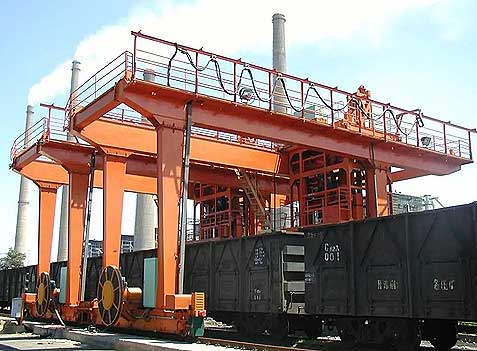

6、集控采樣

（1）自動采樣：接收系統提供的采樣方案，采樣結束后，將采樣完成信號、采樣器行程、大小車行程傳送回監控系統。

（2）狀態監控：將采樣機的運行狀態，包含、自動/手動狀態、清掃提示、當前采樣編碼、當前集樣桶號，傳遞給監控。

（3）預警提醒：包括縮分、收集器、樣料皮帶、斗提、液壓系統)等設備的過載、堵塞情況，傳遞給監控軟件。

（4）遠程控制：遠程啟動、停止采樣機、故障復位、換罐、卸料、聯鎖/解鎖、卸料完成的功能。

7、集控翻車

（1）狀態監控：與翻車機通過接口對接，讀取翻車機運行狀態，并記錄當前翻車的車號、已翻車數、翻車時間等信息對翻車機進行實時監控，與接車信息關聯匹配，形成火車入廠卸車信息。

（2）實時監測：可實時監測翻車機的運行狀態，包含運行狀態、回翻、到位、當前車號、批次節數、當前節數。

（3）混編處置：來煤混合編組情況，能在前一批次卸車至最后1節時進行自動提示采取清空措施，防止批次煤炭混樣。

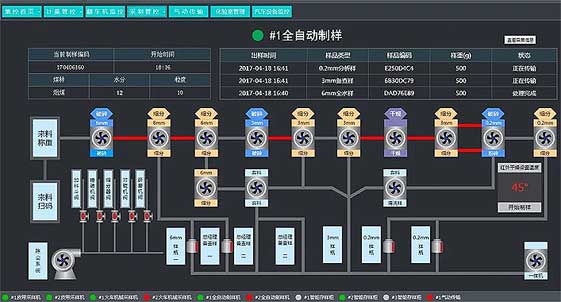

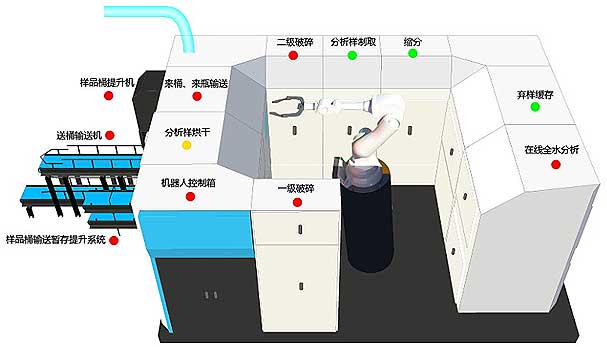

8、集控制樣

（1）自動制樣：制樣機控制系統按照制樣機工況及來煤信息選擇一路制樣系統進行工作。

（2）預警提醒：實時顯示燃料制樣及現場監控信息，對于異常記錄用紅色示警。

（3）模式切換：具備自動和手動兩種操作模式。

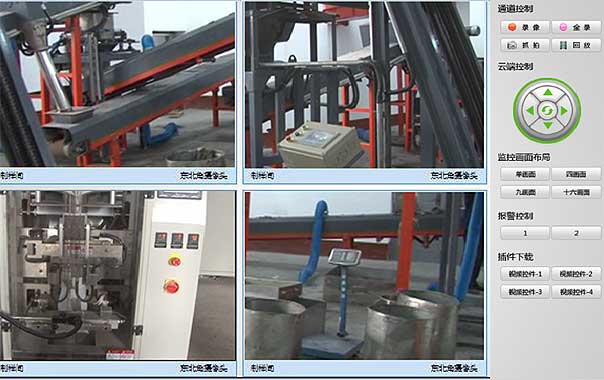

（4）遠程監控：支持視頻聯動查看設備運行情況，制樣機運行狀況和制樣機過程管理數據，手工無法更改。

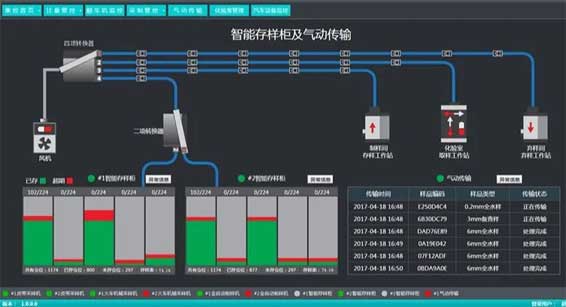

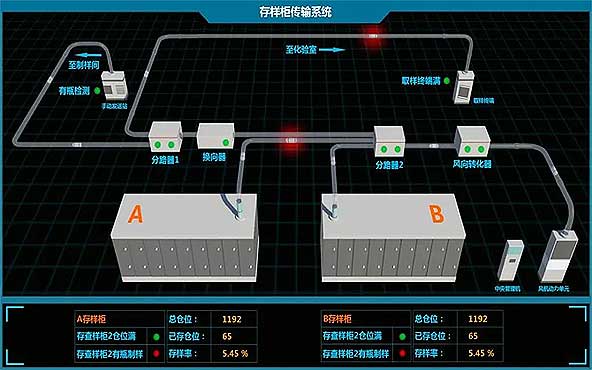

9、集控氣動傳輸

（1）傳輸鏈路：全自動機器人制樣機、全自動存查樣柜、化驗室之間采用氣動傳輸系統進行傳輸。

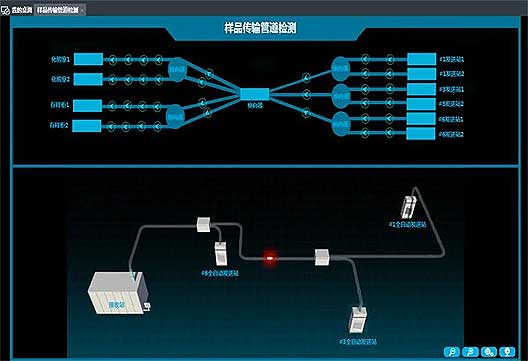

（2）實時監控：監控氣動傳輸系統運行狀態和樣瓶在管道中的輸送過程，記錄每次傳輸?shù)脑敿?xì)信息。

（3）預警提醒：故障自主反饋，可遠程進行傳輸故障檢測，根據運行狀態和跟蹤記錄，判斷故障原因、故障點，傳輸發生故障可定位樣品瓶所在位置，該點閃爍。

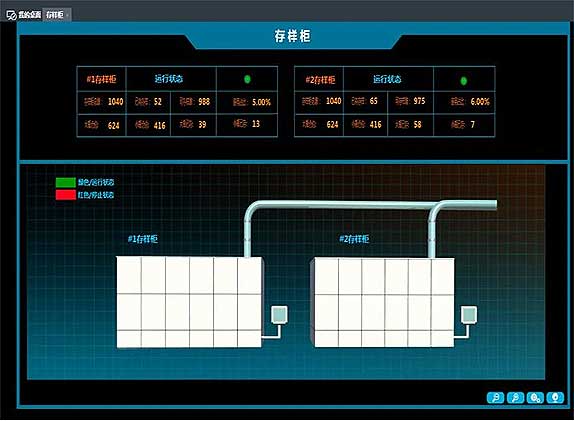

10、集控存查樣

（1）實時監控：全自動存樣柜運行狀態，運行、停止?fàn)顟B(tài)不同顏色區別顯示。

（2）可視化展示：可存樣容量、占用倉位數量、可用倉位數量。

（3）臨期提醒：樣品存放到期系統自動提醒，自動生成到期清單，審核確認自動清樣。

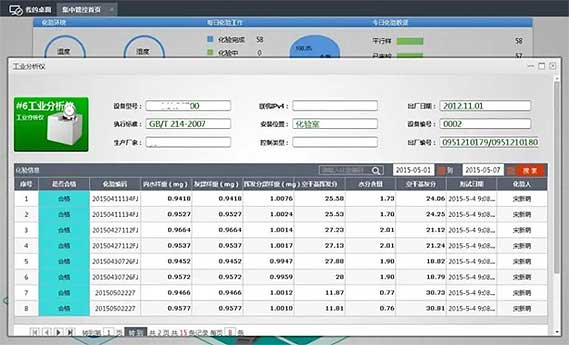

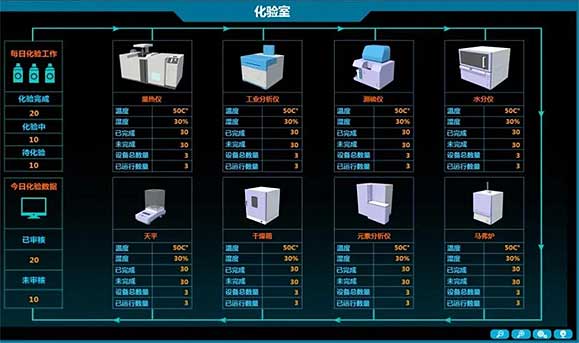

11、集控化驗

（1）設備數據監控：系統與驗室設備接口集成，實現對各化驗設備過程參數進行遠程監視，以圖形化直觀顯示各化驗設備的實時運行狀態。

（2）預警提醒：當前化驗的溫度、濕度的顯示，設備異常自主報警提醒。
